NTN Europe

Linjärenhet LSE_QUU



Dubbel tandem linjärenhet med standard cylindrisk kulbussning


De erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSE-QUU serien rekommenderas till alla typer av applikationer med hög belastning. används med fördel som enkla maskinbord.


Att tänka på:

Linjärenheter i LSE-LUU serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.

Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelarationer och högre hastigheter

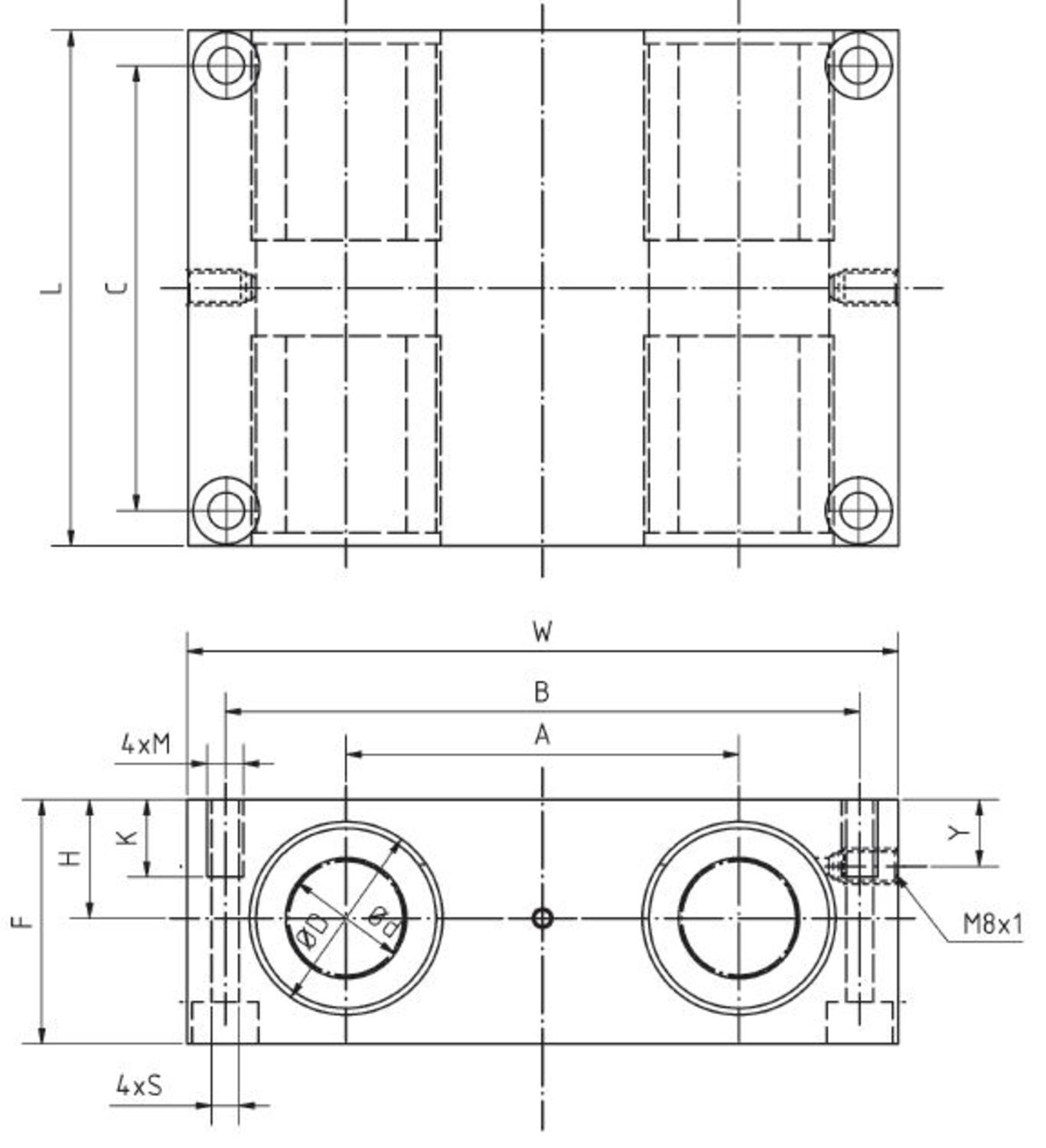

Dimensioner

LSE_QUU dimensions low res.JPG

Art.nr

Dimensioner (mm)

Ød

ØD H6

H +0,01                -0,02

W

L +0,3

F

Y

A±0,2

B

C

M

K

S

LSE12QUU

12

22

16

85

85

32

13

42

73

73

M6

13

5,3

LSE16QUU

16

26

18

100

100

36

15

54

88

88

M6

13

5,3

LSE20QUU

20

32

23

130

130

46

19

72

115

115

M8

18

6,8

LSE25QUU

25

40

28

160

160

56

24

88

140

140

M10

22

9

LSE30QUU

30

47

32

180

180

64

27

96

158

158

M12

26

10,5

LSE40QUU

40

62

40

230

230

80

35

122

202

202

M16

34

13,5





Teknisk data







Art.nr

bärighetstal dynamisk belastning (N)

Bärighetstal statisk belastning (N)

Vikt (g)

LSE12QUU

1300

2000

700

LSE16QUU

1400

2200

1020

LSE20QUU

3200

4900

2150

LSE25QUU

5500

8500

4070

LSE30QUU

6200

9500

5870

LSE40QUU

10500

14000

11780



Beställningsnummer



Art./Ordernr

LSE12QUU

LSE16QUU

LSE20QUU

LSE25QUU

LSE30QUU

LSE40QUU



Cad

 För cadfiler, se Tracepartsonline.net



Läs mer
  • Hus i AlMgSi0,5
  • Innerdiametrar från 12 till 40 mm
  • 4 Integrerade BBE standard kulbusningar
  • Tätning av NBR

Vald variant


Spara som PDF

Teknisk data

Produktbeskrivning

Tillbehör och relaterade produkter

Vald variant

Teknisk data

Nedladdning av CAD

LSE12QUU

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.



Mått och inkopplingar

Produktbeskrivning



Dubbel tandem linjärenhet med standard cylindrisk kulbussning


De erbjuder följande fördelar:
Tack vare dess optimerade konstruktion kan linjärenheter i LSE-QUU serien rekommenderas till alla typer av applikationer med hög belastning. används med fördel som enkla maskinbord.


Att tänka på:

Linjärenheter i LSE-LUU serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.

Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelarationer och högre hastigheter

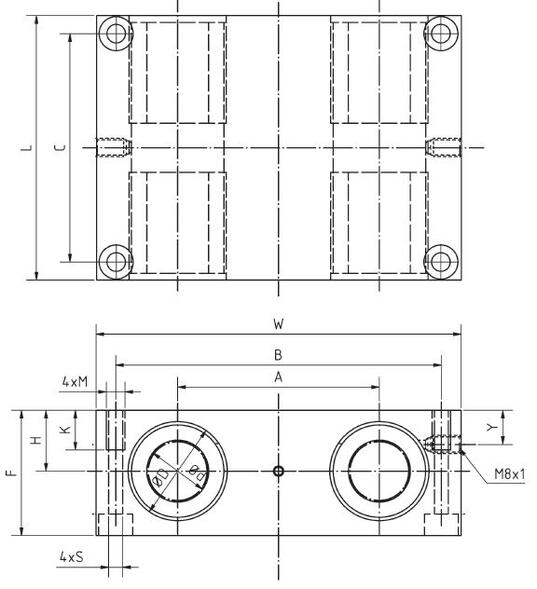

Dimensioner
