Linjärenhet med standard öppen cylindrisk kulbussning
Erbjuder följande fördelar:
Normalt när en öppen kulbussning används, om lasten appliceras mot den öppna sidan reduceras lastkapaciteten avsevärt. Linjärenheten LSEUU-SOP är konstruerad för att hantera krafter i alla riktningar utan att minska lastkapaciteten
Att tänka på:
Linjärenheter i LSEUU-SOP serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter
Om flera linjärenheter används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå

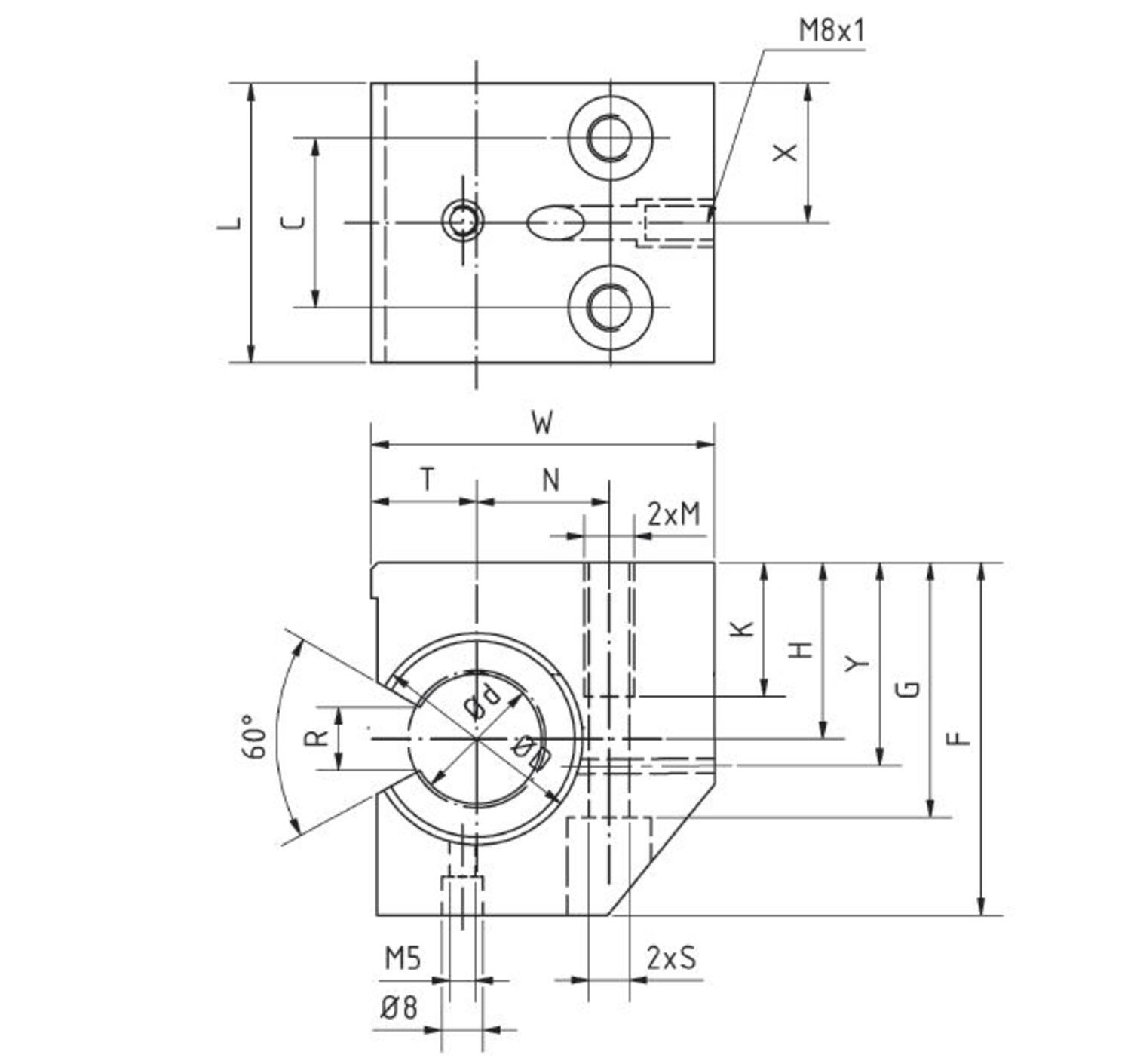

Art.nr | Dimensioner (mm) | |||||||||
Ød | ØD H6 | H +0,0 -0,02 | W | L +0,3 | F | G | T | ±0,02 | C | |
LSE20UU-SOP | 20 | 32 | 30 | 60 | 54 | 60 | 42 | 17 | 30 | |
LSE25UU-SOP | 25 | 40 | 35 | 75 | 67 | 72 | 50 | 21 | 36 | |
LSE30UU-SOP | 30 | 47 | 40 | 86 | 79 | 82 | 55 | 25 | 42 | |
LSE40UU-SOP | 40 | 62 | 45 | 110 | 91 | 100 | 67 | 32 | 48 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Art.nr | Dimensioner (mm) |
|
|
|
| |||||
M | K | S | R+0,6 | x | y |
|
|
|
| |
LSE20UU-SOP | M10 | 22 | 8,6 | 12,2 | 23,5 | 32 |
|
|
|
|
LSE25UU-SOP | M12 | 26 | 10,3 | 12,5 | 29 | 38 |
|
|
|
|
LSE30UU-SOP | M16 | 34 | 13,5 | 13,9 | 34 | 44 |
|
|
|
|
LSE40UU-SOP | M20 | 43 | 17,5 | 18 | 40 | 50 |
|
|
|
|
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE20UU-SOP | 877 | 1370 | 504 |
LSE25UU-SOP | 908 | 1570 | 995 |
LSE30UU-SOP | 1584 | 2740 | 1510 |
LSE40UU-SOP | 2357 | 4020 | 2665 |
Art./Ordernr |
LSE20UU-SOP |
LSE25UU-SOP |
LSE30UU-SOP |
LSE40UU-SOP |
Linjärenhet med standard öppen cylindrisk kulbussning
Erbjuder följande fördelar:
Normalt när en öppen kulbussning används, om lasten appliceras mot den öppna sidan reduceras lastkapaciteten avsevärt. Linjärenheten LSEUU-SOP är konstruerad för att hantera krafter i alla riktningar utan att minska lastkapaciteten
Att tänka på:
Linjärenheter i LSEUU-SOP serien erbjuder reducerade konstruktionskostnader och en enkel montering i applikationen.
Minskad vikt erhålls genom användande av höghållfast aluminium vilket möjliggör större accelerationer och högre hastigheter
Om flera linjärenheter används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå
Art.nr | Dimensioner (mm) | |||||||||
Ød | ØD H6 | H +0,0 -0,02 | W | L +0,3 | F | G | T | ±0,02 | C | |
LSE20UU-SOP | 20 | 32 | 30 | 60 | 54 | 60 | 42 | 17 | 30 | |
LSE25UU-SOP | 25 | 40 | 35 | 75 | 67 | 72 | 50 | 21 | 36 | |
LSE30UU-SOP | 30 | 47 | 40 | 86 | 79 | 82 | 55 | 25 | 42 | |
LSE40UU-SOP | 40 | 62 | 45 | 110 | 91 | 100 | 67 | 32 | 48 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Art.nr | Dimensioner (mm) |
|
|
|
| |||||
M | K | S | R+0,6 | x | y |
|
|
|
| |
LSE20UU-SOP | M10 | 22 | 8,6 | 12,2 | 23,5 | 32 |
|
|
|
|
LSE25UU-SOP | M12 | 26 | 10,3 | 12,5 | 29 | 38 |
|
|
|
|
LSE30UU-SOP | M16 | 34 | 13,5 | 13,9 | 34 | 44 |
|
|
|
|
LSE40UU-SOP | M20 | 43 | 17,5 | 18 | 40 | 50 |
|
|
|
|
Art.nr | bärighetstal dynamisk belastning (N) | Bärighetstal statisk belastning (N) | Vikt (g) |
LSE20UU-SOP | 877 | 1370 | 504 |
LSE25UU-SOP | 908 | 1570 | 995 |
LSE30UU-SOP | 1584 | 2740 | 1510 |
LSE40UU-SOP | 2357 | 4020 | 2665 |
Art./Ordernr |
LSE20UU-SOP |
LSE25UU-SOP |
LSE30UU-SOP |
LSE40UU-SOP |
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
