NTN Europe
Användningsområde:
Kulbussning BBE-AJ är en slitsad kulbussning som används i de konstruktioner där ett ställbart radiellt spel önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Att tänka på:
Om flera kulbussningar används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)

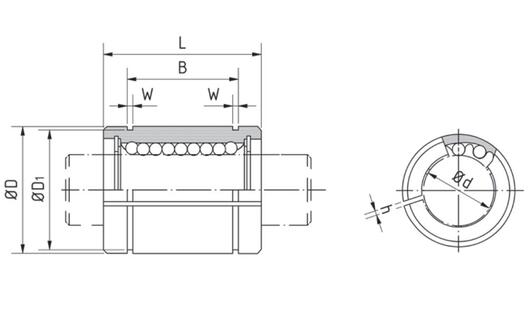

| B | 14,5 mm |
|---|---|
| d (innerdiameter) | 5 mm |
| D (ytterdiameter) | 12 mm |
| L | 22 mm |
|---|---|
| Vikt | 0,001 kg |
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Användningsområde:
Kulbussning BBE-AJ är en slitsad kulbussning som används i de konstruktioner där ett ställbart radiellt spel önskas, och där inte belastningarna är alltför höga. Används med fördel för linjära rörelser t e x inom automation, plock och placeringsmaskiner, materialhanteringsutrustning mm
Att tänka på:
Om flera kulbussningar används tätt tillsammans i en applikation kan rörelsemomentet och livslängden påverkas av precisionen i montering, då i dessa fall en jämn lastfördelning är svår att uppnå. Fungerar med bibehållen precision i arbetsområden från -20°C till 80°C (kulhållare i plast) alternativt -20°C till 110°C (kulhållare i stål)
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | B | d (innerdiameter) | D (ytterdiameter) | L | Vikt | Pris/enhet | ||
|---|---|---|---|---|---|---|---|---|---|
KULBUSSNING
Art.nr.
BBE5UUAJ
Kopierad :-)
|
14,5 mm
|
5 mm
|
12 mm
|
22 mm
|
0,001 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE8UUAJ
Kopierad :-)
|
16,5 mm
|
8 mm
|
16 mm
|
25 mm
|
0,0195 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE10UUAJ
Kopierad :-)
|
22 mm
|
10 mm
|
19 mm
|
29 mm
|
0,029 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE12UUAJ
Kopierad :-)
|
22,9 mm
|
12 mm
|
22 mm
|
32 mm
|
0,044 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE16UUAJ
Kopierad :-)
|
24,9 mm
|
16 mm
|
26 mm
|
36 mm
|
0,059 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE20UUAJ
Kopierad :-)
|
31,5 mm
|
20 mm
|
32 mm
|
45 mm
|
0,1 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE25UUAJ
Kopierad :-)
|
44,4 mm
|
25 mm
|
40 mm
|
58 mm
|
0,23 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE30UUAJ
Kopierad :-)
|
52,1 mm
|
30 mm
|
47 mm
|
68 mm
|
0,355 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE40UUAJ
Kopierad :-)
|
60,6 mm
|
40 mm
|
62 mm
|
80 mm
|
0,758 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE50UUAJ
Kopierad :-)
|
77,6 mm
|
50 mm
|
75 mm
|
100 mm
|
1,23 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE60UUAJ
Kopierad :-)
|
101,7 mm
|
60 mm
|
90 mm
|
125 mm
|
2,17 kg
|
| |||
|
KULBUSSNING
Art.nr.
BBE80AUUAJ
Kopierad :-)
|
133,7 mm
|
80 mm
|
120 mm
|
165 mm
|
5 kg
|
|
Nedladdning av CAD När du ser en grön på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
