NTN Europe

Supportskena SR10

Användningsområde:

Supportskena SR10 utan fläns är anpassade att användas med vårt öppna kulbussningssortiment.

Används där utrymme finns för infästning från baksida.



Att tänka på:

Solid eller hålad axel beställs separat

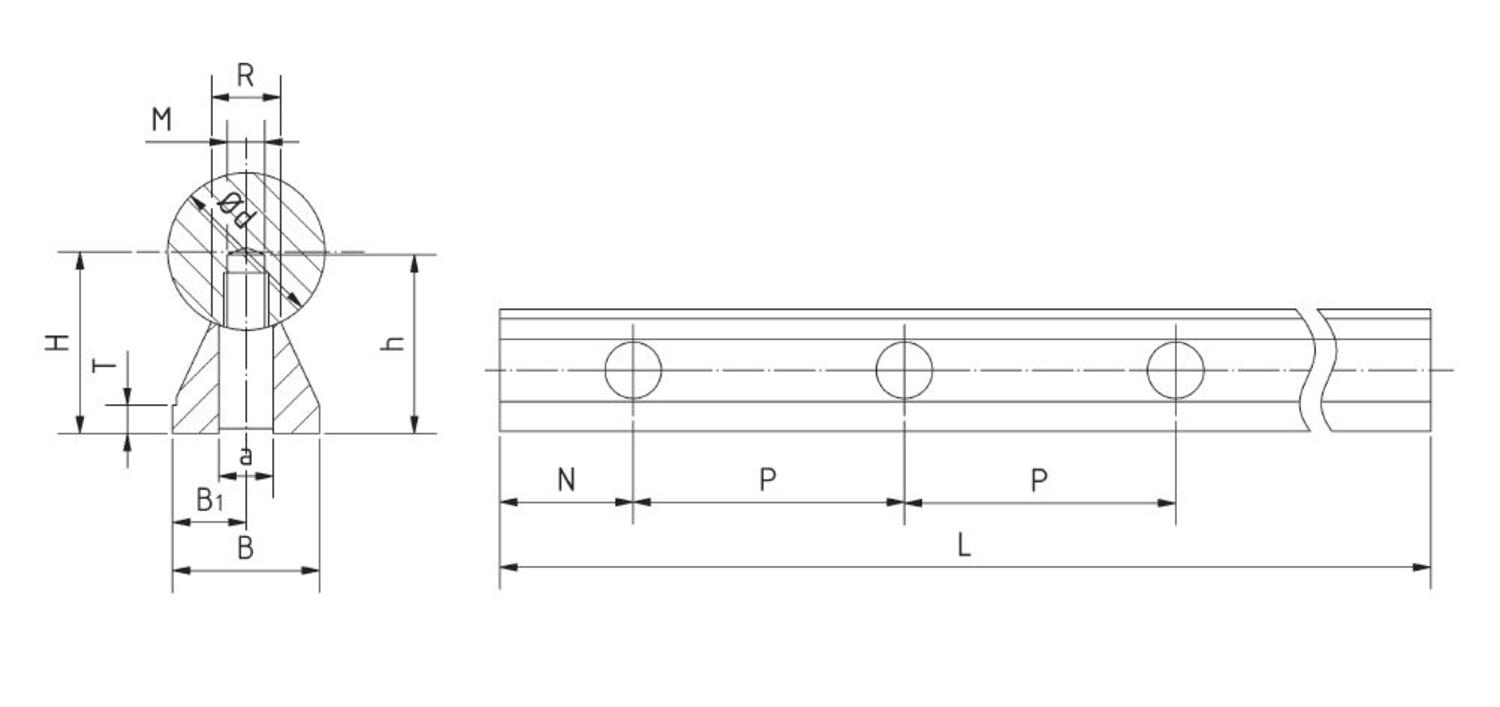

Dimensioner

Supportrail SR10 dimensions low res.JPG



Art. Nr

Dimensioner (mm)

Ød

H±0,02

h

B±0,02

B1±0,02

T

R

M

a

P

N

L max

vikt/m (g)

SR10-12

12

14,5

15,5

11

5,5

3

5,4

M4

4,5

75

37,5

2400

183

SR10-16

16

18

16

14

7

7

M5

5,5

225

SR10-20

20

22

20

17

8,5

8,1

M6

6,6

337

SR10-25

25

26

25

21

10,5

10,3

M8

9

442

SR10-30

30

30

30

23

11,5

11

M10

11

100

50

521

SR10-40

40

39

38

30

15

4

15

M12

13,5

900

SR10-50

50

46

45

35

17,5

5

19

M14

15,5

1225



Guide beställningsnummer

 SR10-16-1199-N37,5-P1-W-0-04-04

   1      2    3         4      5   6 7  8    9





1

SR10

Typ av supportskena

2

16

Diameter på axel

3

1199

Längd supportskena

4

N37,5

N             mått (mm)

5

P1

P             mått (mm)

P0                         Standardmått enl. katalog för SR10, SR30, SR40

P1                         Standardmått enl. katalog för SR20

P2                         Standardmått enl. katalog för SR20

6

W

Without             utan axel

W                         solid axel

HW                      hålad axel

7

0

Material/ytbehandling

0                Cf53 (solid axel) C60 (hålad axel)

1                X90CrMoV18

2                Cf53 hårdförkromad

3                X46Cr13

8

04

Typ ändbearbetning (00…06, XX- enligt kundritning)

9

04

Typ ändbearbetning (00…06, XX- enligt kundritning)





Pos 6-9 endast för beställning med axel



Cad



 För cadfiler, se Tracepartsonline.net



Läs mer
  • Supportskena för axel tol h6
  • För axeldiametrar från 12 till 50 mm
  • Material: Aluminium
