NTN-SNR splineaxel BSP är linjära styrningar på axlar med kulbanor.
Axlarna, med exakt slipade kulbanor i kombination med kulmutter, kan
överföra rotation och även linjära rörelser. De är lämpliga för höga linjära hastigheter
och höga varvtal.
Användningsområde:
Splineaxel kan användas i de flesta applikationer som behöver lösa positionering, transport, och rotationsproblem med minsta möjliga friktion. T.ex. till automatiseringsindustrin såväl som inom läkemedels och livsmedelsindustrin.
Finns i flera toleransklasser beroende på applikation
Att tänka på: Rätt val av axelstorlek, smörjmedel samt precisionsklass ökar serviceintervallet avsevärt över tid.
Kombinationen av extremt noggrant slipade kulbanor i axel och mutter ger en överlägsen precision i applikationen, och de olika storlekarna från 4 till 100 mm säkerställer ett stort antal användningsområden inom automatisering.

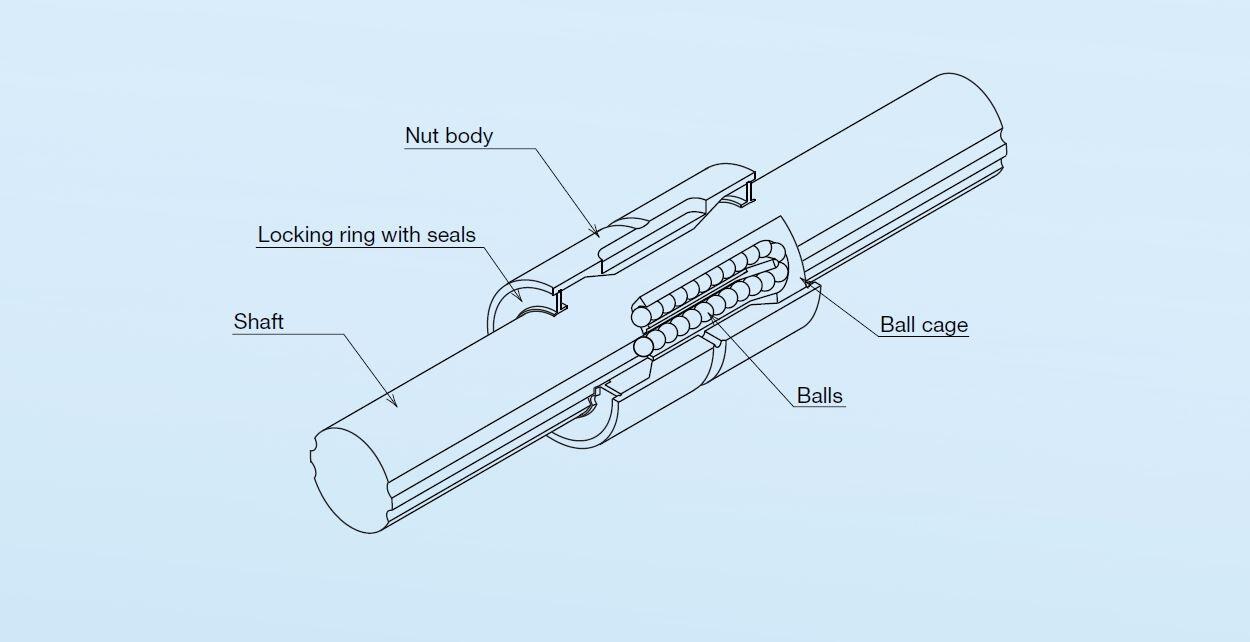

Översikt konstruktion.

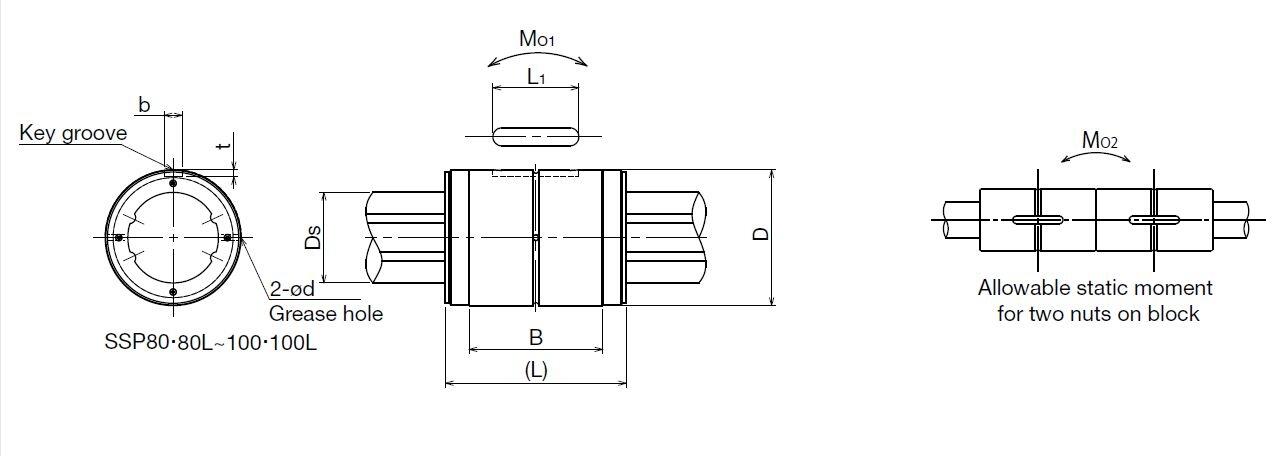

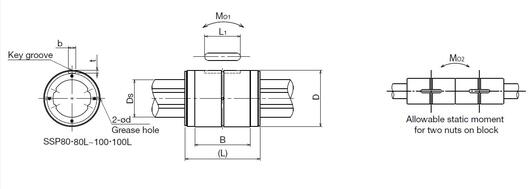

Typ | Dimension (mm) | |||||||||
ØD h6 | L | B | b | t | L1 | d | Ds h7 | |||

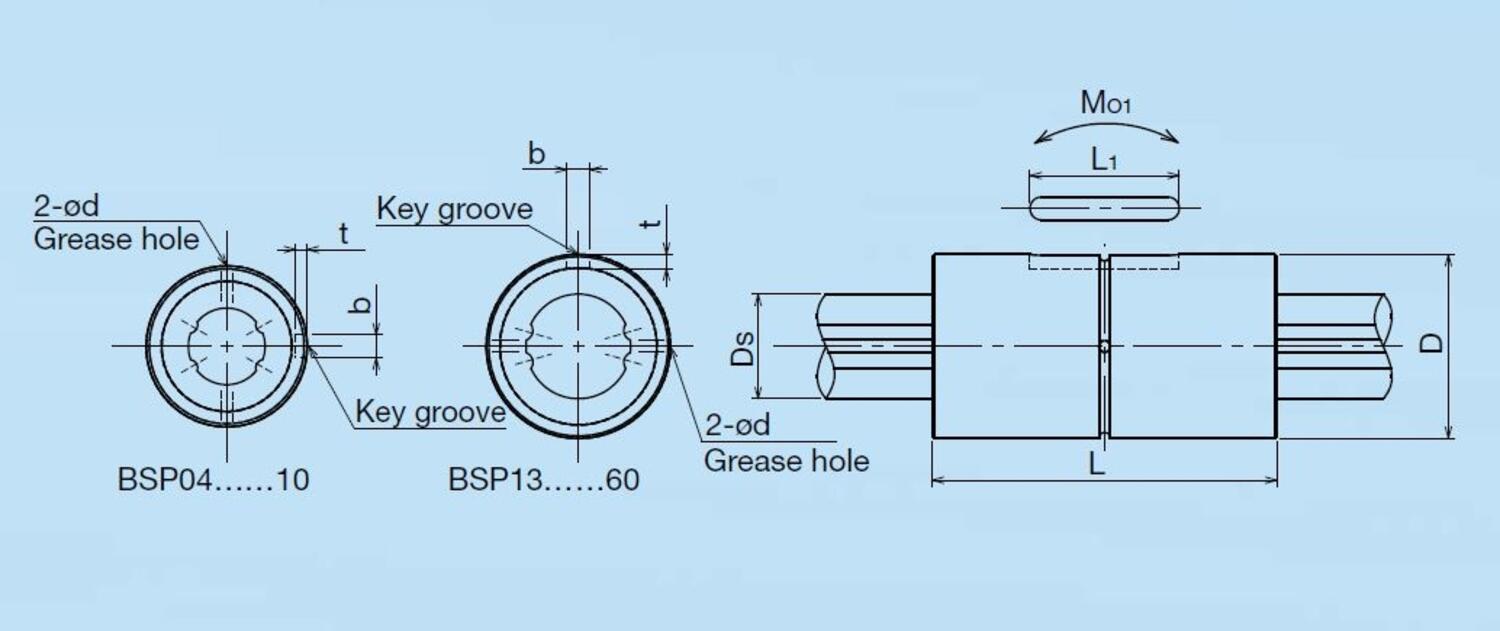

BSP04CN | 10 | 16 | +0/-0,2 | -- | 2 | +0,014/0 | 1,2 | 6 | -- | 4 |
BSP06CN | 14 | 25 | -- | 2,5 | 10,5 | 1 | 6 | |||
BSP08CN | 16 | 25 | -- | 1,5 | 8 | |||||
BSP10CN | 21 | 33 | -- | 3 | 1,5 | 13 | 10 | |||
BSP13CN | 24 | 36 | -- | 15 | 13 | |||||
BSP16CN | 31 | 50 | -- | 3,5 | +0,018/0 | 2 | 17,5 | 2 | 16 | |
BSP20CN | 35 | 63 | -- | 4 | 2,5 | 29 | 20 | |||
BSP25CN | 42 | 71 | +0/-0,3 | -- | 36 | 3 | 25 | |||
BSP30CN | 47 | 80 | -- | 42 | 30 | |||||
BSP40CN | 64 | 100 | -- | 60 | 3,5 | 52 | 4 | 40 | ||
BSP50CN | 80 | 125 | -- | 8 | +0,022/0 | 4 | 58 | 50 | ||
BSP60CN | 90 | 140 | -- | 12 | +0,027/0 | 5 | 67 | 60 | ||
BSP80CN | 120 | 160 | -- | 118,2 | 16 | 6 | 76 | 5 | 80 | |
BSP80CL | 120 | 217 | -- | 175,2 | 110 | |||||
BSP100CN | 150 | 185 | -- | 132,6 | 20 | +0,033/0 | 7 | 110 | 100 | |
BSP100CL | 150 | 248 | -- | 195,6 | 160 | |||||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||
BSP04CN | 0,00074 | 0,00105 | 0,86 | 1,22 | 0,002 | 0,010 | 0,0065 | 0,1 |
BSP06CN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,005 | 0,040 | 0,019 | 0,21 |
BSP08CN | 0,0021 | 0,0037 | 1,45 | 2,87 | 0,007 | 0,050 | 0,023 | 0,38 |
BSP10CN | 0,0044 | 0,0082 | 2,73 | 5,07 | 0,018 | 0,116 | 0,054 | 0,6 |
BSP13CN | 0,021 | 0,039 | 2,67 | 4,89 | 0,014 | 0,109 | 0,07 | 1 |
BSP16CN | 0,06 | 0,110 | 6,12 | 11,2 | 0,046 | 0,299 | 0,15 | 1,5 |
BSP20CN | 0,105 | 0,194 | 8,9 | 16,3 | 0,110 | 0,56 | 0,22 | 2,4 |
BSP25CN | 0,189 | 0,346 | 12,8 | 23,4 | 0,171 | 1,029 | 0,33 | 3,7 |
BSP30CN | 0,307 | 0,439 | 18,6 | 23,2 | 0,181 | 1,47 | 0,36 | 5,4 |
BSP40CN | 0,674 | 0,934 | 30,8 | 37,5 | 0,358 | 2,94 | 0,95 | 9,6 |
BSP50CN | 1,291 | 2,955 | 40,3 | 64,9 | 0,690 | 4,084 | 1,9 | 15 |
BSP60CN | 1,577 | 2,629 | 47,7 | 79,5 | 0,881 | 5,473 | 2,3 | 21,6 |
BSP80CN | 3,86 | 6,23 | 83,1 | 134 | 2,00 | 11,1 | 5,1 | 39 |
BSP80CL | 5,12 | 9,34 | 110 | 201 | 4,41 | 21,1 | 7,6 | 39 |
BSP100CN | 6,75 | 11,57 | 135 | 199 | 3,36 | 19,3 | 9,7 | 61 |
BSP100CL | 8,96 | 17,3 | 179 | 298 | 7,34 | 37,7 | 13,9 | 61 |

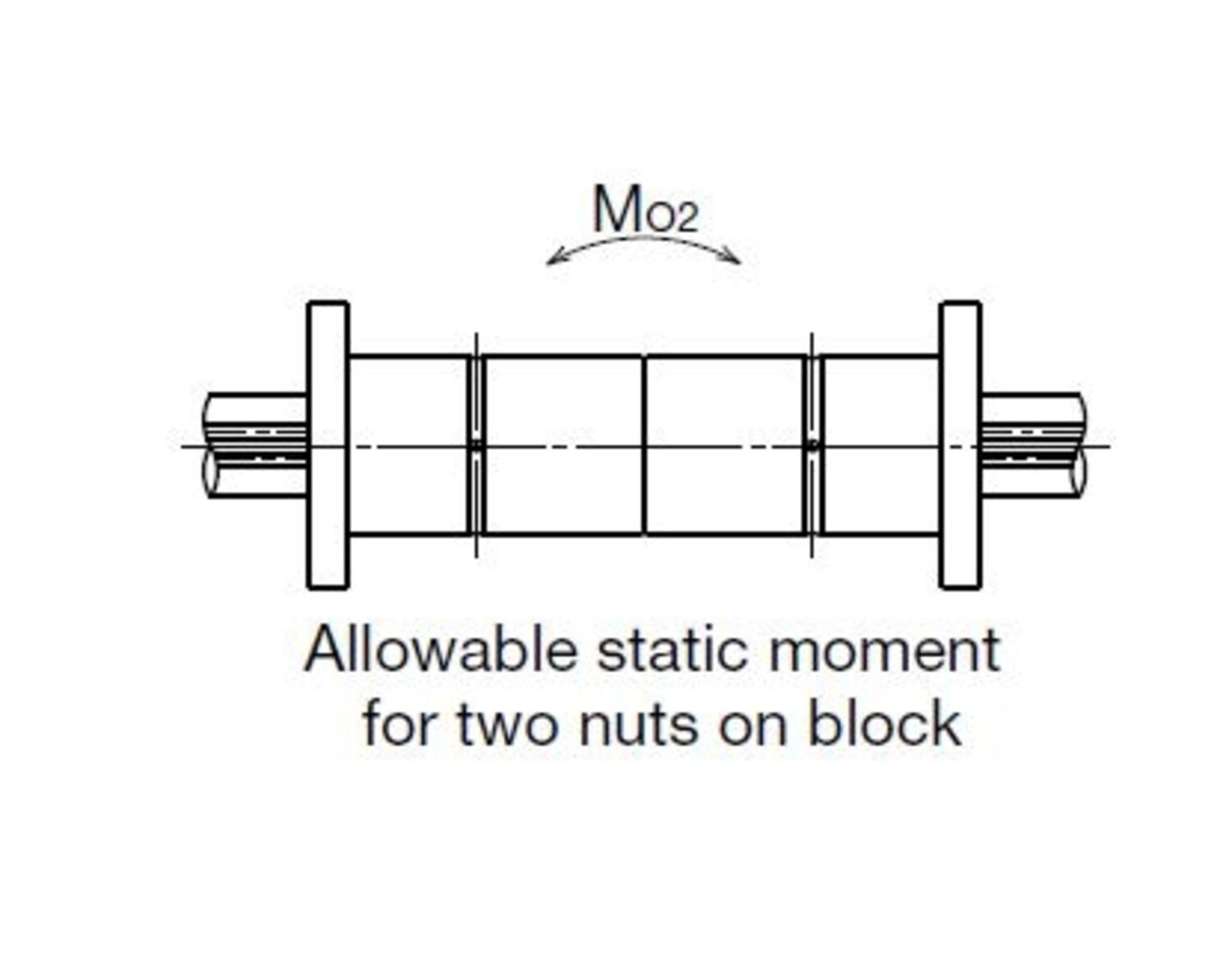

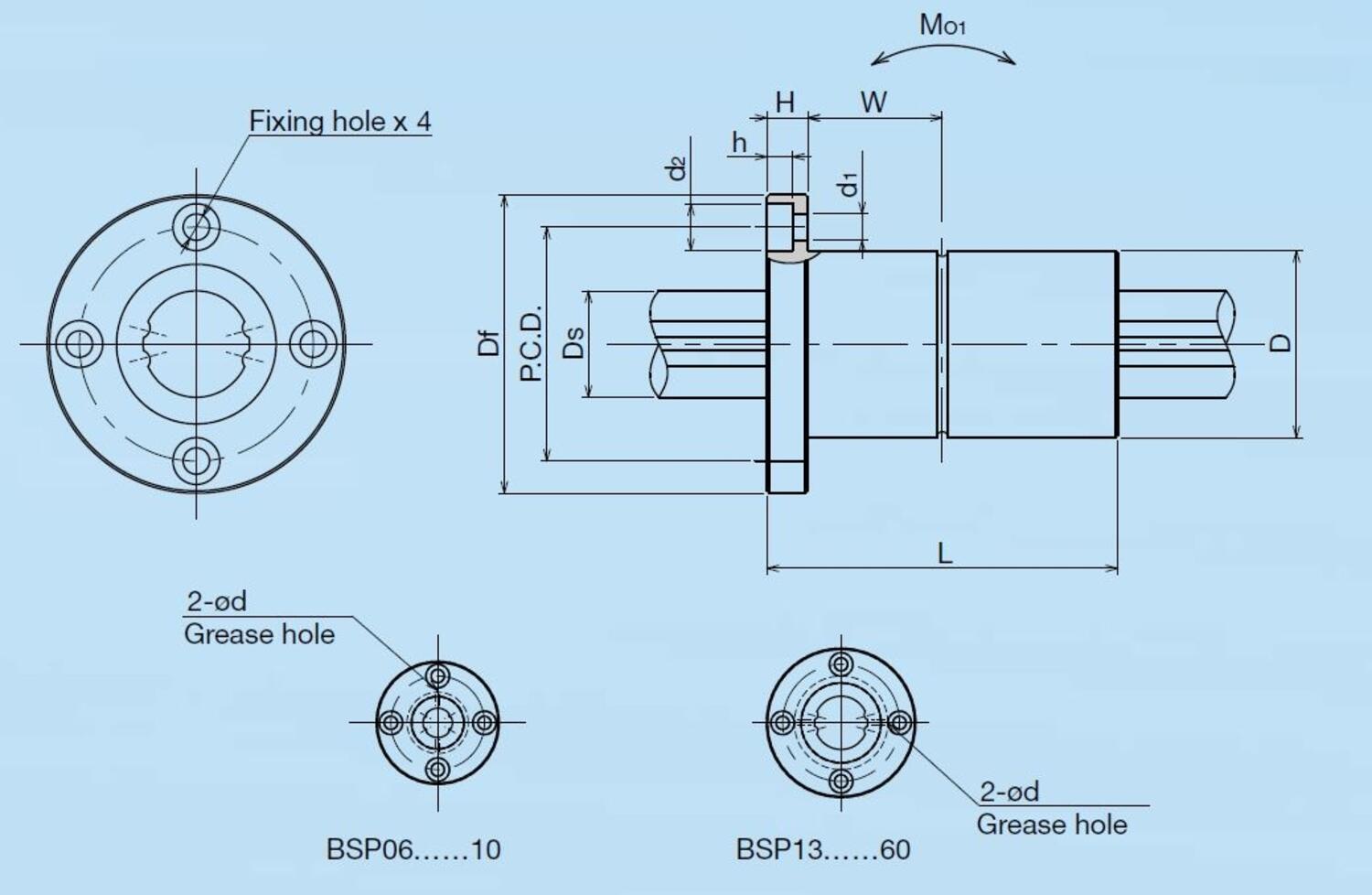

Typ | Dimension (mm) | |||||||||
ØD h6 | L | Df | H | P.C.D | d1xd2xh | W | d | Ds h7 | ||
BSP06FN | 14 | 25 | +0/-0,2 | 30 | 5 | 22 | 3,4x6,5x3,3 | 7,5 | 1,0 | 6 |
BSP08FN | 16 | 25 | 32 | 24 | 1,5 | 8 | ||||
BSP10FN | 21 | 33 | 42 | 6 | 32 | 4,5x8,0x4,4 | 10,5 | 10 | ||
BSP13FN | 24 | 36 | 43 | 7 | 33 | 11,0 | 13 | |||
BSP16FN | 31 | 50 | 50 | 40 | 18,0 | 2,0 | 16 | |||
BSP20FN | 35 | 63 | 58 | 9 | 45 | 5,5x9,5x5,4 | 22,5 | 20 | ||
BSP25FN | 42 | 71 | +0/-0,3 | 65 | -- | 52 | 26,5 | 3,0 | 25 | |
BSP30FN | 47 | 80 | 75 | 10 | 60 | 6,6x11,0x6,5 | 30,0 | 30 | ||
BSP40FN | 64 | 100 | 100 | 14 | 82 | 9,0x14,0x8,6 | 36,0 | 4,0 | 40 | |
BSP50FN | 80 | 125 | 124 | 16 | 102 | 11,0x17,5x11,0 | 46,5 | 50 | ||
BSP60FN | 90 | 140 | 129 | 18 | 107 | 52,0 | 60 | |||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||

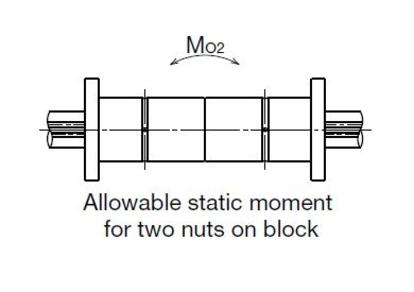

BSP06FN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,0051 | 0,040 | 0,037 | 0,21 |
BSP08FN | 0,0021 | 0,0037 | 1,45 | 2,87 | 0,0074 | 0,050 | 0,042 | 0,38 |
BSP10FN | 0,0044 | 0,0082 | 2,73 | 5,07 | 0,018 | 0,116 | 0,094 | 0,6 |
BSP13FN | 0,021 | 0,039 | 2,67 | 4,89 | 0,0137 | 0,109 | 0,1 | 1 |
BSP16FN | 0,06 | 0,110 | 6,12 | 11,2 | 0,046 | 0,299 | 0,2 | 1,5 |
BSP20FN | 0,105 | 0,194 | 8,9 | 16,3 | 0,110 | 0,56 | 0,33 | 2,4 |
BSP25FN | 0,189 | 0,346 | 12,8 | 23,4 | 0,171 | 1,029 | 0,45 | 3,7 |
BSP30FN | 0,307 | 0,439 | 18,6 | 23,2 | 0,181 | 1,47 | 0,55 | 5,4 |
BSP40FN | 0,674 | 0,934 | 30,8 | 37,5 | 0,358 | 2,94 | 1,41 | 9,6 |
BSP50FN | 1,291 | 2,955 | 40,3 | 64,9 | 0,690 | 4,084 | 3,2 | 15 |
BSP60FN | 1,577 | 2,629 | 47,7 | 79,5 | 0,881 | 5,473 | 3,2 | 21,6 |

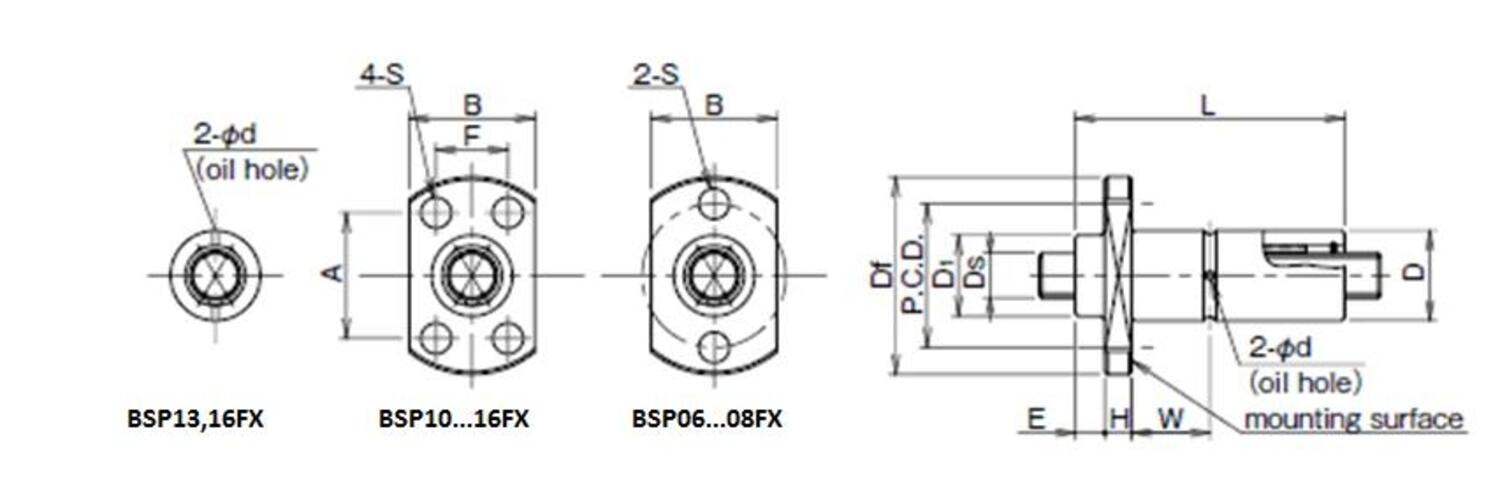

Typ |
| Dimension (mm) | ||||||||||||
Hub | ØD h6 | L | E | Df | H | P.C.D | A | F | S | W | d | Ds h7 | ||
BSP06FX | 22 | 11 | 40 | +0/-0,2 | 3,3 | 23 | 4 | 17 | -- | -- | 3,4 | 12,7 | 1,2 | 6 |
BSP08FX | 20 | 13 | 25,5 | 19,5 | -- | -- | 8 | |||||||
BSP10FX | 28 | 16 | 50 | 28,5 | 5 | -- | 18 | 13 | 16,7 | 1,5 | 10 | |||
BSP13FX | 24 | 20 | 4,8 | 36 | -- | 22 | 17 | 15,2 | 13 | |||||
BSP16FX | 26 | 24 | 40 | 7 | -- | 25 | 19 | 4,5 | 18,2 | 2 | 16 | |||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||
BSP06FX | 0,0023 | 0,0038 | 1,8 | 3,00 | 0,0112 | 0,0450 | 0,02 | 0,21 |
BSP08FX | 0,0033 | 0,0055 | 2,02 | 3,37 | 0,0131 | 0,0520 | 0,027 | 0,38 |
BSP10FX | 0,0065 | 0,109 | 3,21 | 5,35 | 0,0256 | 0,1020 | 0,048 | 0,6 |
BSP13FX | 0,0276 | 0,0507 | 4,15 | 7,6 | 0,0388 | 0,1550 | 0,075 | 1 |
BSP16FX | 0,0628 | 0,1150 | 7,66 | 14 | 0,0883 | 0,3530 | 0,123 | 1,5 |
Typ | Dimension (mm) | ||||||||||||||||
ØD1 h6 | ØD2 | L | P1 | S | h | l | H | B1 | ØD3h7 | P2 | d | G | F | ØDSh7 | 0° | ||

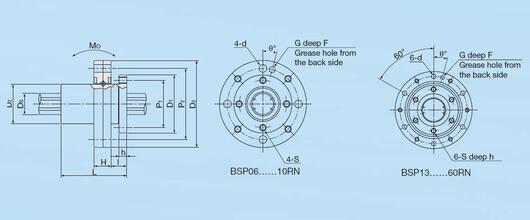

BSP06RN | 20 | 13 | 25 | +0/-0,2 | 16 | M2 | 2,5 | 5,0 | 6,5 | -- | 30 | 24 | 2,4 | M3 | 2,6 | 6 | 20 |
BSP08RN | 22 | 15 | 25 | 18 | M2,5 | 3,0 | 6,0 | 6,5 | -- | 33 | 27 | 2,9 |
| 8 | |||
BSP10RN | 27 | 19 | 33 | 22 | M3 | 4,0 | 8,0 | 7,0 | -- | 40 | 33 | 3,4 | 2,8 | 10 | |||
BSP13RN | 29 | 24 | 36 | 24 | 5,0 | 9,0 | -- | 50 | 42 | 3,4 | 3,6 | 13 | 15 | ||||
BSP16RN | 36 | 31 | 50 | 30 | M4 | 6,0 | 10,0 | 11,0 | -- | 60 | 50 | 4,5 | 4,4 | 16 | |||
BSP16RL | 39,5 | 52 | 50 | 32 | M5 | 8,0 | 5,0 | 37 | 68 | 60 | -- | -- | -- | ||||
BSP20RN | 44 | 35 | 63 | 38 | M4 | 7,0 | 12,0 | 13,0 | -- | 72 | 62 | M6x0,75 | 5,2 | 20 | 15 | ||
BSP20RL | 43,5 | 56 | 63 | 36 | M5 | 8,0 | 6,0 | 48 | 64 | -- | -- | -- | |||||
BSP25RN | 55 | 42 | 71 | +0/-0,3 | 47 | 13,0 | 16,0 | -- | 82 | 72 | M6x0,75 | 6,4 | 25 | 15 | |||
BSP25RL | 53 | 62 | 71 | 45 | M6 | 6,0 | 55 | 78 | 70 | -- | -- | -- | |||||
BSP30RN | 61 | 47 | 80 | 52 | 10,0 | 17,0 | 17,0 | -- | 100 | 86 | 6,6 | M6x0,75 | 6,8 | 30 | 15 | ||
BSP40RN | 76 | 64 | 100 | 66 | 23,0 | 20,0 | -- | 120 | 104 | 9,0 | 8,0 | 40 | |||||
BSP50RN | 92 | 80 | 125 | 80 | M8 | 13,0 | 24,0 | 22,0 | -- | 134 | 118 | 8,8 | 50 | ||||
BSP60RN | 107 | 90 | 140 | 95 | 25,0 | 25,0 | -- | 155 | 137 | 10,0 | 60 | ||||||
Typ | Vridmoment | Bärighet | Bärighet rad. | Max stat. Moment | Vikt (kg) | Max rpm | ||||
kNm | kN | kN | kNm | Mutter | Axel (kg/m) | |||||
CT | COT | C | C0 | C | C0 | M01 | min-1 | |||
BSP06RN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,60 | 0,50 | 0,0051 | 0,04 | 0,21 | 2940 |
BSP08RN | 0,0021 | 0,0037 | 1,45 | 2,87 | 1,20 | 1,10 | 0,0074 | 0,05 | 0,38 | 2580 |
BSP10RN | 0,0044 | 0,0082 | 2,73 | 5,07 | 2,40 | 2,45 | 0,0180 | 0,09 | 0,60 | 2060 |
BSP13RN | 0,0210 | 0,0392 | 2,67 | 4,89 | 2,90 | 3,70 | 0,17 | 1,00 | 1350 | |
BSP16RN | 0,0600 | 0,1100 | 6,12 | 11,2 | 5,60 | 6,70 | 0,0460 | 0,33 | 1,50 | 1080 |
BSP16RL | 0,0600 | 0,1100 | 11,2 | 13,00 | 12,80 | 0,45 | 4000 | |||
BSP20RN | 0,1050 | 0,1940 | 8,9 | 16,3 | 6,55 | 8,79 | 0,0630 | 0,57 | 2,40 | 890 |
BSP20RL | 0,1050 | 0,7940 | 16,3 | 17,40 | 17,20 | 0,1100 | 0,69 | 3600 | ||
BSP25RN | 0,1890 | 0,3460 | 12,8 | 23,4 | 9,63 | 12,70 | 0,1710 | 0,81 | 3,70 | 700 |
BSP25RL | 0,1890 | 0,3460 | 23,4 | 22,10 | 22,50 | 0,92 | 3200 | |||
BSP30RN | 0,3070 | 0,4390 | 18,6 | 23,2 | 11,80 | 17,10 | 0,1810 | 1,19 | 5,38 | 640 |
BSP40RN | 0,674 | 0,934 | 30,8 | 37,5 | 23,00 | 32,30 | 0,3580 | 2,25 | 9,55 | 510 |
BSP50RN | 1,291 | 2,955 | 40,3 | 64,9 | 27,80 | 44,00 | 0,6900 | 3,57 | 15,00 | 430 |
BSP60RN | 1,577 | 2,629 | 47,7 | 79,5 | 29,00 | 48,80 | 0,8810 | 5,03 | 21,60 | 370 |

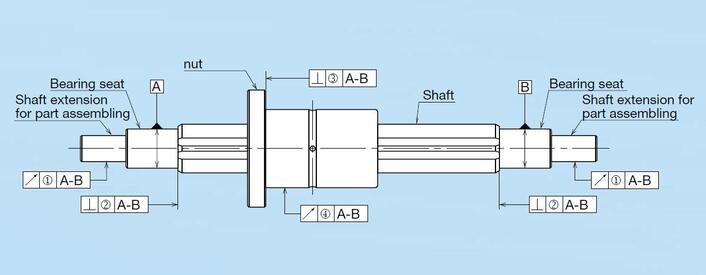

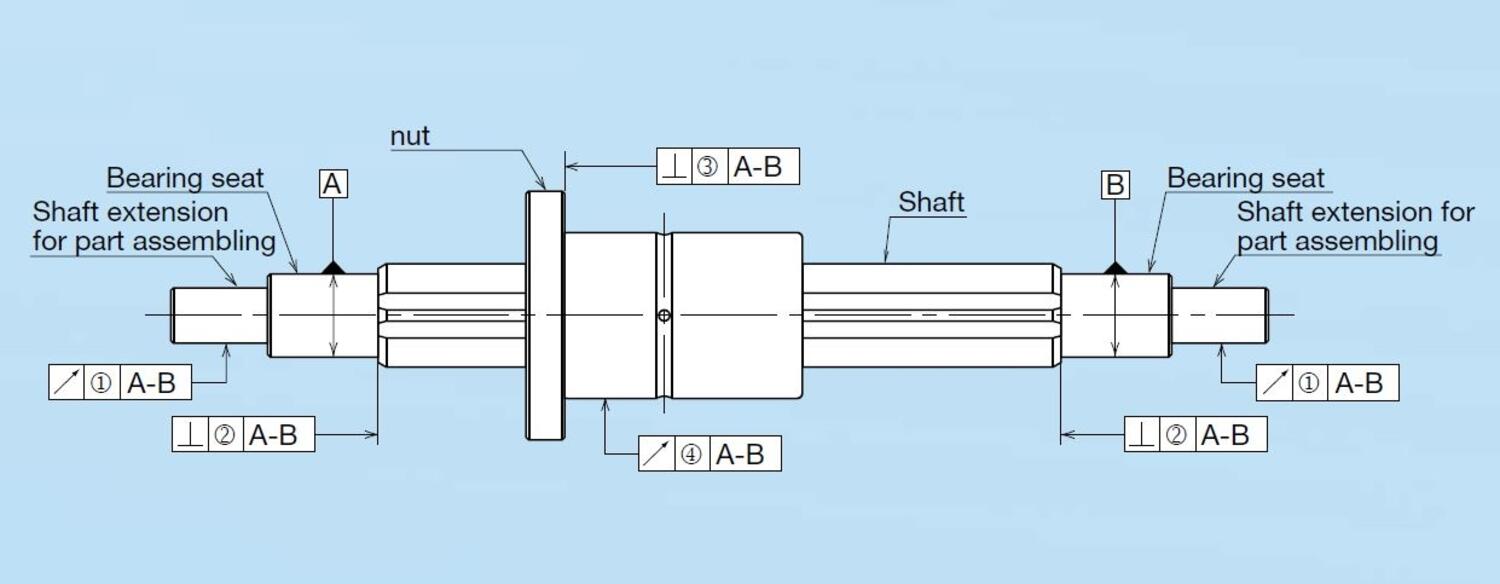

Typ | Radiellt kast lagersäten (µm) | Vinklräthet spline-slut axelände (µm) | Vinkelräthet fläns (µm) | |||
Precision | Precision | Precision | ||||
Normal | P | Normal | P | Normal | P | |
BSP04 | 14 | 8 | 9 | 6 | -- | -- |
BSP06 | 11 | 8 | ||||
BSP08 | ||||||
BSP10 | 17 | 10 | 13 | 9 | ||
BSP13 | 19 | 12 | 11 | 8 | ||
BSP16 | ||||||
BSP20 | ||||||
BSP25 | 22 | 13 | 13 | 9 | 16 | 11 |
BSP30 | ||||||
BSP40 | 25 | 15 | 16 | 11 | 19 | 13 |
BSP50 | ||||||
BSP60 | 29 | 17 | 19 | 13 | 22 | 15 |
BSP80 | -- | -- | ||||
BSP100 | 34 | 20 | 22 | 15 | -- | -- |
Typ | Radiellt kast av utsida mutter relativt till mantelyta axel (Max.) (µm) | ||||||||||
|
|
| längd axel |
|
|
| |||||
0-200 | >200-315 | >315-400 | >400-500 | >500-630 | >630-800 | >800-1000 | >1000-1250 | >1250-1600 | >1600-2000 | ||
BSP04 | Normal Precision | 46 | 89 | 126 | -- | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | -- | -- | -- | -- | -- | -- | -- | |
BSP06 | Normal Precision | 46 | 89 | 126 | -- | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | -- | -- | -- | -- | -- | -- | -- | |
BSP08 | Normal Precision | 46 | 89 | 126 | 163 | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | 108 | -- | -- | -- | -- | -- | -- | |
BSP10 | Normal Precision | 36 | 54 | 68 | 82 | 102 | -- | -- | -- | -- | -- |
P-Precision | 20 | 32 | 41 | 51 | 65 | -- | -- | -- | -- | -- | |
BSP13 | Normal Precision | 34 | 45 | 53 | 62 | 75 | 92 | 115 | 153 | 195 | -- |
P-Precision | 18 | 25 | 31 | 38 | 46 | 58 | 75 | 97 | 127 | -- | |
BSP16 | Normal Precision | 34 | 45 | 53 | 62 | 75 | 92 | 115 | 153 | 195 | -- |
P-Precision | 18 | 25 | 31 | 38 | 46 | 58 | 75 | 97 | 127 | -- | |
BSP20 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP25 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP30 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP40 | Normal Precision | 32 | 36 | 39 | 43 | 47 | 54 | 63 | 76 | 93 | 118 |
P-Precision | 16 | 19 | 21 | 24 | 27 | 32 | 38 | 47 | 59 | 77 | |
BSP50 | Normal Precision | 32 | 36 | 39 | 43 | 47 | 54 | 63 | 76 | 93 | 118 |
P-Precision | 16 | 19 | 21 | 24 | 27 | 32 | 38 | 47 | 59 | 77 | |
BSP60 | Normal Precision | 30 | 34 | 36 | 38 | 41 | 45 | 51 | 59 | 70 | 86 |
P-Precision | 16 | 17 | 19 | 21 | 23 | 26 | 30 | 35 | 43 | 54 | |
BSP80 | Normal Precision | 30 | 34 | 36 | 38 | 41 | 45 | 51 | 59 | 70 | 86 |
P-Precision | 16 | 17 | 19 | 21 | 23 | 26 | 30 | 35 | 43 | 54 | |
BSP100 | Normal Precision | 30 | 32 | 34 | 35 | 37 | 40 | 43 | 48 | 55 | 65 |
P-Precision | 16 | 17 | 17 | 19 | 20 | 22 | 24 | 28 | 33 | 40 | |
Typ | Förspänning/Radiellt spel (µm) | ||
Z0 | Z1 | Z2 | |
BSP04 | -2…+1 | -6…-2 | -- |
BSP06 | -2…+1 | -6…-2 | -- |
BSP08 | -2…+1 | -6…-2 | -- |
BSP10 | -3…+1 | -8…-3 | -- |
BSP13 | -3…+1 | -8…-3 | -13…-8 |
BSP16 | -3…+1 | -8…-3 | -13…-8 |
BSP20 | -4…+2 | -12…-4 | -20…-12 |
BSP25 | -4…+2 | -12…-4 | -20…-12 |
BSP30 | -4…+2 | -12…-4 | -20…-12 |
BSP40 | -6…+3 | -18…-6 | -30…-18 |
BSP50 | -6…+3 | -18…-6 | -30…-18 |
BSP60 | -6…+3 | -18…-6 | -30…-18 |
BSP80 | -6…+3 | -18…-6 | -30…-18 |
BSP100 | -8…+4 | -24…-8 | -40…-24 |
Typ | Föspänningsklass | Driftsförhållanden |
Utan förspänning | Z0 | -Låg belastning |
-Mjuka rörelser | ||
-Jämn belastning | ||
-Minimalt med vibrationer och stötar | ||
Låg förspänning | Z1 | -Låga vridmoment |
-Hög positionsnoggrannhet | ||
-Växlande belastning | ||
-Lite vibrationer och stötar | ||
Medium förspänning | Z2 | -Höga vridmoment |
-Ocentrerade laster | ||
-Mycket växlande belastning | ||
-Mycket vibrationer och stötar |

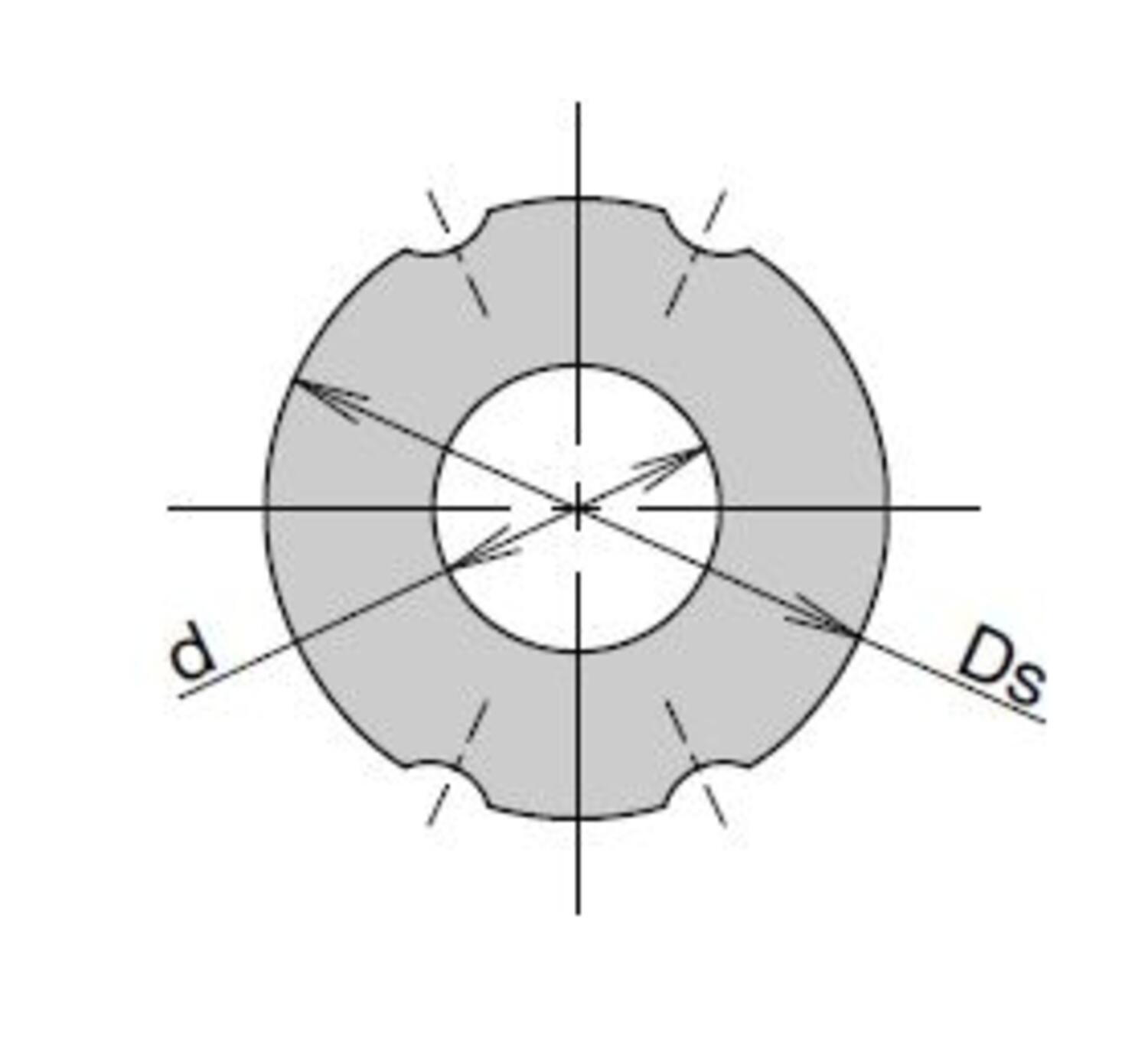

Axlar fins som solid axel samt hålad axel
Typ | Axeldiameter | Innerdiameter | Tvärsnittskoefficient | Tröghetsmoment tvärsnitt |
Ds | d | Z | I | |
mm | mm | mm3 | mm4 | |
BSP04 | 4 | 1,5 | 5,7 | 11 |
BSP06 | 6 | 2,0 | 19,4 | 58 |
BSP08 | 8 | 3,0 | 46,5 | 186 |
BSP10 | 12 | 4,0 | 89,6 | 448 |
BSP13 | 13 | 6,0 | 193 | 1260 |
BSP16 | 16 | 8,0 | 348 | 2780 |
BSP20 | 20 | 10,0 | 686 | 6860 |
BSP25 | 25 | 15,0 | 1230 | 15400 |
Typ | Max längd | |
Solid axel | Hålad axel | |
mm | mm | |
BSP04 | 300 | 300 |
BSP06 | 400 | 400 |
BSP08 | 500 | 500 |
BSP10 | 630 | 600 |
BSP13 | 1500 | 1500 |
BSP16 | ||
BSP20 | 2000 | 2000 |
BSP25 | ||
BSP30 | -- | |
BSP40 | -- | |
BSP50 | -- | |
BSP60 | -- | |
BSP80 | -- | |
BSP100 | -- | |
ref. i art.nr | Material/Beläggning |
|
0 | Standard material | Endast för BSP…CN och BSP…FN upp till stl. 25 |
1 | Rostfritt material |
|
2 | Svartförkromat |
|
5 | DURALLOY TDC®coating | Från stl. 25 och större |
BSP | - | 25 | - | FN | - | 1 | - | UU | - | L | - | 0500 | - | N | - | Z1 | - | N |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
| 8 |
| 9 |
| 10 |
BSP | - | 25 | - | FN | - | 1 | - | UU | - | L | - | 0500 | - | N | - | Z1 | - | S | - | 03 | - | 00 | - | 1 | - | 0 | - | 1 | - | 0 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
| 8 |
| 9 |
| 10 |
| 11 |
| 12 |
| 13 |
| 14 |
| 15 |
| 16 |
1 | BSP | Serie |
2 | 25 | Storlek |
3 | FN | Typ av mutter |
4 | 1 | Antal muttrar |
5 | UU | Tätning ( UU= med tätning , AA= utan tätning) |
6 | L | Typ av axel (L=solid axel , K=hålad axel) |
7 | 0500 | Längd på axel |
8 | N | Precisionsklass (N= normal precision , P= P-precision) |
9 | Z1 | Förspänning (Z0=utan försp. , Z1=låg försp. , Z2=medium försp.) |
10 | N | Special (N=standard , S=specialversion) |
11 | 03 | Smörjmedel |
12 | 00 | Typ av smörjnippel |
13 | 1 | Material i mutter (se tabell nedan) |
14 | 0 | Specialutförande på mutter ( 0=standard , A-Z enl kundspecifikation) |
15 | 1 | Material i axlar (se tabell nedan) |
16 | A-Z | Specialutförande på axlar (0=standard , A-Z enl kundspecifikation) |
ref. i art.nr | Material/Beläggning |
|
0 | Standard material | Endast för BSP…CN och BSP…FN upp till stl. 25 |
1 | Rostfritt material |
|
2 | Svartförkromat |
|
5 | DURALLOY TDC®coating | Från stl. 25 och större |
Storlek | Gänga | Dimensioner (mm) | Nr* | Belastning (kn) | förspänning K (N/µm) | |||||||||||||
D | p | Kul-Ø | D g6 | A | E | B | L | W | H | X | Q | dyn. Ca | Stat.Ca0 | |||||
01616-3 | R | 16 | 16 | 2,778 | 32 | 53 | 10,1 | 10 | 38 | 42 | 34 | ±0,15 | 4,5 | M6 | 1,7x2 | 10,01 | 23,62 | 284 |
01616-6 | R | 1,7x4 | 18,18 | 47,25 | 559 | |||||||||||||
02020-3 | R | 20 | 20 | 3,175 | 39 | 62 | 12 | 47 | 50 | 41 | 5,5 | 1,7x2 | 12,95 | 32,56 | 343 | |||
02020-6 | R | 1,7x4 | 23,51 | 65,12 | 657 | |||||||||||||
02525-3 | R | 25 | 25 | 3,969 | 47 | 74 | 14 | 12 | 57 | 60 | 49 | 6,6 | 1,7x2 | 19,36 | 50,88 | 421 | ||
02525-6 | R | 1,7x4 | 35,14 | 101,76 | 813 | |||||||||||||
03232-3 | R | 32 | 32 | 4,762 | 58 | 92 | 17 | 71 | 74 | 60 | 9 | 1,7x2 | 28,21 | 80,48 | 529 | |||
03232-6 | R | 1,7x4 | 51,93 | 160,96 | 1039 | |||||||||||||
04040-3 | R | 40 | 40 | 6,35 | 73 | 114 | 19,5 | 15 | 89 | 93 | 75 | 11 | 1,7x2 | 45,11 | 130,24 | 647 | ||
04040-6 | R | 1,7x4 | 81,87 | 260,48 | 1254 | |||||||||||||
05050-3 | R | 50 | 50 | 7,938 | 90 | 135 | 21,5 | 20 | 107 | 112 | 92 | 14 | 1,7x2 | 63,86 | 190,54 | 784 | ||
05050-6 | R | 1,7x4 | 115,92 | 381,08 | 1519 | |||||||||||||
* Antal kanaler |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
P= Stigning
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Storlek | Gänga | Dimensioner (mm) | Nr* | Belastning (kn) | förspänning K (N/µm) | ||||||||||||
D | p | Kul-Ø | D | A | B | L | L1 | N | L2 | Q | dyn. Ca | Stat.Ca0 | |||||
0082,5 | R | 8 | 2,5 | 1,2 | 17,5 | M15x1P | 7,5 | 23,5 | ±0,15 | 10 | 3 | - | - | 2,5x1 | 1,85 | 3,73 | 108 |
01002 | R | 10 | 2 | 19,5 | M17x1P | 22 | 3 | 3,2 | - | - | 3,5x1 | 2,72 | 6,51 | 167 | |||
01004 | R | 4 | 2 | 25 | M20x1P | 10 | 34 | 3 | 3 | - | - | 2,5x1 | 3,92 | 7,39 | 137 | ||
01204 | R | 12 | 2,5 | 25,5 | 13 | - | - | 3,5x1 | 7,88 | 16,16 | 226 | ||||||
01205 | R | 5 | 39 | 16,25 | - | - | 7,85 | 16,11 | 235 | ||||||||
01404 | R | 14 | 4 | 2,381 | 32,1 | M25x1,5P | 35 | 13 | - | - | 7,88 | 17,67 | 255 | ||||
01604 | R | 16 | 29 | M22x1,5P | 8 | 32 | 4 | 3,2 | - | - | 3x1 | 7,44 | 17,68 | 235 | |||
01605 | R | 5 | 3,175 | 32,5 | M26x1,5P | 12 | 42 | 19,25 | 3 | - | - | 10,56 | 22,43 | 245 | |||
02005 | R | 20 | 38 | M35x1,5P | 15 | 45 | 20,3 | - | - | 11,87 | 28,48 | 294 | |||||
02505 | R | 25 | 43 | M40x1,5P | 19 | 69 | 32,11 | 8 | M6 | 4x1 | 16,89 | 48,06 | 363 | ||||
* Antal kanaler |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
P= Stigning |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
För cadfiler, se Tracepartsonline.net
NTN-SNR splineaxel BSP är linjära styrningar på axlar med kulbanor.
Axlarna, med exakt slipade kulbanor i kombination med kulmutter, kan
överföra rotation och även linjära rörelser. De är lämpliga för höga linjära hastigheter
och höga varvtal.
Användningsområde:
Splineaxel kan användas i de flesta applikationer som behöver lösa positionering, transport, och rotationsproblem med minsta möjliga friktion. T.ex. till automatiseringsindustrin såväl som inom läkemedels och livsmedelsindustrin.
Finns i flera toleransklasser beroende på applikation
Att tänka på: Rätt val av axelstorlek, smörjmedel samt precisionsklass ökar serviceintervallet avsevärt över tid.
Kombinationen av extremt noggrant slipade kulbanor i axel och mutter ger en överlägsen precision i applikationen, och de olika storlekarna från 4 till 100 mm säkerställer ett stort antal användningsområden inom automatisering.
Översikt konstruktion.
Typ | Dimension (mm) | |||||||||
ØD h6 | L | B | b | t | L1 | d | Ds h7 | |||
BSP04CN | 10 | 16 | +0/-0,2 | -- | 2 | +0,014/0 | 1,2 | 6 | -- | 4 |
BSP06CN | 14 | 25 | -- | 2,5 | 10,5 | 1 | 6 | |||
BSP08CN | 16 | 25 | -- | 1,5 | 8 | |||||
BSP10CN | 21 | 33 | -- | 3 | 1,5 | 13 | 10 | |||
BSP13CN | 24 | 36 | -- | 15 | 13 | |||||
BSP16CN | 31 | 50 | -- | 3,5 | +0,018/0 | 2 | 17,5 | 2 | 16 | |
BSP20CN | 35 | 63 | -- | 4 | 2,5 | 29 | 20 | |||
BSP25CN | 42 | 71 | +0/-0,3 | -- | 36 | 3 | 25 | |||
BSP30CN | 47 | 80 | -- | 42 | 30 | |||||
BSP40CN | 64 | 100 | -- | 60 | 3,5 | 52 | 4 | 40 | ||
BSP50CN | 80 | 125 | -- | 8 | +0,022/0 | 4 | 58 | 50 | ||
BSP60CN | 90 | 140 | -- | 12 | +0,027/0 | 5 | 67 | 60 | ||
BSP80CN | 120 | 160 | -- | 118,2 | 16 | 6 | 76 | 5 | 80 | |
BSP80CL | 120 | 217 | -- | 175,2 | 110 | |||||
BSP100CN | 150 | 185 | -- | 132,6 | 20 | +0,033/0 | 7 | 110 | 100 | |
BSP100CL | 150 | 248 | -- | 195,6 | 160 | |||||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||
BSP04CN | 0,00074 | 0,00105 | 0,86 | 1,22 | 0,002 | 0,010 | 0,0065 | 0,1 |
BSP06CN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,005 | 0,040 | 0,019 | 0,21 |
BSP08CN | 0,0021 | 0,0037 | 1,45 | 2,87 | 0,007 | 0,050 | 0,023 | 0,38 |
BSP10CN | 0,0044 | 0,0082 | 2,73 | 5,07 | 0,018 | 0,116 | 0,054 | 0,6 |
BSP13CN | 0,021 | 0,039 | 2,67 | 4,89 | 0,014 | 0,109 | 0,07 | 1 |
BSP16CN | 0,06 | 0,110 | 6,12 | 11,2 | 0,046 | 0,299 | 0,15 | 1,5 |
BSP20CN | 0,105 | 0,194 | 8,9 | 16,3 | 0,110 | 0,56 | 0,22 | 2,4 |
BSP25CN | 0,189 | 0,346 | 12,8 | 23,4 | 0,171 | 1,029 | 0,33 | 3,7 |
BSP30CN | 0,307 | 0,439 | 18,6 | 23,2 | 0,181 | 1,47 | 0,36 | 5,4 |
BSP40CN | 0,674 | 0,934 | 30,8 | 37,5 | 0,358 | 2,94 | 0,95 | 9,6 |
BSP50CN | 1,291 | 2,955 | 40,3 | 64,9 | 0,690 | 4,084 | 1,9 | 15 |
BSP60CN | 1,577 | 2,629 | 47,7 | 79,5 | 0,881 | 5,473 | 2,3 | 21,6 |
BSP80CN | 3,86 | 6,23 | 83,1 | 134 | 2,00 | 11,1 | 5,1 | 39 |
BSP80CL | 5,12 | 9,34 | 110 | 201 | 4,41 | 21,1 | 7,6 | 39 |
BSP100CN | 6,75 | 11,57 | 135 | 199 | 3,36 | 19,3 | 9,7 | 61 |
BSP100CL | 8,96 | 17,3 | 179 | 298 | 7,34 | 37,7 | 13,9 | 61 |
Typ | Dimension (mm) | |||||||||
ØD h6 | L | Df | H | P.C.D | d1xd2xh | W | d | Ds h7 | ||
BSP06FN | 14 | 25 | +0/-0,2 | 30 | 5 | 22 | 3,4x6,5x3,3 | 7,5 | 1,0 | 6 |
BSP08FN | 16 | 25 | 32 | 24 | 1,5 | 8 | ||||
BSP10FN | 21 | 33 | 42 | 6 | 32 | 4,5x8,0x4,4 | 10,5 | 10 | ||
BSP13FN | 24 | 36 | 43 | 7 | 33 | 11,0 | 13 | |||
BSP16FN | 31 | 50 | 50 | 40 | 18,0 | 2,0 | 16 | |||
BSP20FN | 35 | 63 | 58 | 9 | 45 | 5,5x9,5x5,4 | 22,5 | 20 | ||
BSP25FN | 42 | 71 | +0/-0,3 | 65 | -- | 52 | 26,5 | 3,0 | 25 | |
BSP30FN | 47 | 80 | 75 | 10 | 60 | 6,6x11,0x6,5 | 30,0 | 30 | ||
BSP40FN | 64 | 100 | 100 | 14 | 82 | 9,0x14,0x8,6 | 36,0 | 4,0 | 40 | |
BSP50FN | 80 | 125 | 124 | 16 | 102 | 11,0x17,5x11,0 | 46,5 | 50 | ||
BSP60FN | 90 | 140 | 129 | 18 | 107 | 52,0 | 60 | |||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||
BSP06FN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,0051 | 0,040 | 0,037 | 0,21 |
BSP08FN | 0,0021 | 0,0037 | 1,45 | 2,87 | 0,0074 | 0,050 | 0,042 | 0,38 |
BSP10FN | 0,0044 | 0,0082 | 2,73 | 5,07 | 0,018 | 0,116 | 0,094 | 0,6 |
BSP13FN | 0,021 | 0,039 | 2,67 | 4,89 | 0,0137 | 0,109 | 0,1 | 1 |
BSP16FN | 0,06 | 0,110 | 6,12 | 11,2 | 0,046 | 0,299 | 0,2 | 1,5 |
BSP20FN | 0,105 | 0,194 | 8,9 | 16,3 | 0,110 | 0,56 | 0,33 | 2,4 |
BSP25FN | 0,189 | 0,346 | 12,8 | 23,4 | 0,171 | 1,029 | 0,45 | 3,7 |
BSP30FN | 0,307 | 0,439 | 18,6 | 23,2 | 0,181 | 1,47 | 0,55 | 5,4 |
BSP40FN | 0,674 | 0,934 | 30,8 | 37,5 | 0,358 | 2,94 | 1,41 | 9,6 |
BSP50FN | 1,291 | 2,955 | 40,3 | 64,9 | 0,690 | 4,084 | 3,2 | 15 |
BSP60FN | 1,577 | 2,629 | 47,7 | 79,5 | 0,881 | 5,473 | 3,2 | 21,6 |
Typ |
| Dimension (mm) | ||||||||||||
Hub | ØD h6 | L | E | Df | H | P.C.D | A | F | S | W | d | Ds h7 | ||
BSP06FX | 22 | 11 | 40 | +0/-0,2 | 3,3 | 23 | 4 | 17 | -- | -- | 3,4 | 12,7 | 1,2 | 6 |
BSP08FX | 20 | 13 | 25,5 | 19,5 | -- | -- | 8 | |||||||
BSP10FX | 28 | 16 | 50 | 28,5 | 5 | -- | 18 | 13 | 16,7 | 1,5 | 10 | |||
BSP13FX | 24 | 20 | 4,8 | 36 | -- | 22 | 17 | 15,2 | 13 | |||||
BSP16FX | 26 | 24 | 40 | 7 | -- | 25 | 19 | 4,5 | 18,2 | 2 | 16 | |||
Typ | Vridmoment | Bärighet | Max stat. Moment | Vikt (kg) |
| |||
kNm | Kn |
| kNm | Mutter | Axel (kg/m) | |||
CT | COT | C | C0 | M01 | M02 | |||
BSP06FX | 0,0023 | 0,0038 | 1,8 | 3,00 | 0,0112 | 0,0450 | 0,02 | 0,21 |
BSP08FX | 0,0033 | 0,0055 | 2,02 | 3,37 | 0,0131 | 0,0520 | 0,027 | 0,38 |
BSP10FX | 0,0065 | 0,109 | 3,21 | 5,35 | 0,0256 | 0,1020 | 0,048 | 0,6 |
BSP13FX | 0,0276 | 0,0507 | 4,15 | 7,6 | 0,0388 | 0,1550 | 0,075 | 1 |
BSP16FX | 0,0628 | 0,1150 | 7,66 | 14 | 0,0883 | 0,3530 | 0,123 | 1,5 |
Typ | Dimension (mm) | ||||||||||||||||
ØD1 h6 | ØD2 | L | P1 | S | h | l | H | B1 | ØD3h7 | P2 | d | G | F | ØDSh7 | 0° | ||
BSP06RN | 20 | 13 | 25 | +0/-0,2 | 16 | M2 | 2,5 | 5,0 | 6,5 | -- | 30 | 24 | 2,4 | M3 | 2,6 | 6 | 20 |
BSP08RN | 22 | 15 | 25 | 18 | M2,5 | 3,0 | 6,0 | 6,5 | -- | 33 | 27 | 2,9 |
| 8 | |||
BSP10RN | 27 | 19 | 33 | 22 | M3 | 4,0 | 8,0 | 7,0 | -- | 40 | 33 | 3,4 | 2,8 | 10 | |||
BSP13RN | 29 | 24 | 36 | 24 | 5,0 | 9,0 | -- | 50 | 42 | 3,4 | 3,6 | 13 | 15 | ||||
BSP16RN | 36 | 31 | 50 | 30 | M4 | 6,0 | 10,0 | 11,0 | -- | 60 | 50 | 4,5 | 4,4 | 16 | |||
BSP16RL | 39,5 | 52 | 50 | 32 | M5 | 8,0 | 5,0 | 37 | 68 | 60 | -- | -- | -- | ||||
BSP20RN | 44 | 35 | 63 | 38 | M4 | 7,0 | 12,0 | 13,0 | -- | 72 | 62 | M6x0,75 | 5,2 | 20 | 15 | ||
BSP20RL | 43,5 | 56 | 63 | 36 | M5 | 8,0 | 6,0 | 48 | 64 | -- | -- | -- | |||||
BSP25RN | 55 | 42 | 71 | +0/-0,3 | 47 | 13,0 | 16,0 | -- | 82 | 72 | M6x0,75 | 6,4 | 25 | 15 | |||
BSP25RL | 53 | 62 | 71 | 45 | M6 | 6,0 | 55 | 78 | 70 | -- | -- | -- | |||||
BSP30RN | 61 | 47 | 80 | 52 | 10,0 | 17,0 | 17,0 | -- | 100 | 86 | 6,6 | M6x0,75 | 6,8 | 30 | 15 | ||
BSP40RN | 76 | 64 | 100 | 66 | 23,0 | 20,0 | -- | 120 | 104 | 9,0 | 8,0 | 40 | |||||
BSP50RN | 92 | 80 | 125 | 80 | M8 | 13,0 | 24,0 | 22,0 | -- | 134 | 118 | 8,8 | 50 | ||||
BSP60RN | 107 | 90 | 140 | 95 | 25,0 | 25,0 | -- | 155 | 137 | 10,0 | 60 | ||||||
Typ | Vridmoment | Bärighet | Bärighet rad. | Max stat. Moment | Vikt (kg) | Max rpm | ||||
kNm | kN | kN | kNm | Mutter | Axel (kg/m) | |||||
CT | COT | C | C0 | C | C0 | M01 | min-1 | |||
BSP06RN | 0,0015 | 0,0024 | 1,22 | 2,28 | 0,60 | 0,50 | 0,0051 | 0,04 | 0,21 | 2940 |
BSP08RN | 0,0021 | 0,0037 | 1,45 | 2,87 | 1,20 | 1,10 | 0,0074 | 0,05 | 0,38 | 2580 |
BSP10RN | 0,0044 | 0,0082 | 2,73 | 5,07 | 2,40 | 2,45 | 0,0180 | 0,09 | 0,60 | 2060 |
BSP13RN | 0,0210 | 0,0392 | 2,67 | 4,89 | 2,90 | 3,70 | 0,17 | 1,00 | 1350 | |
BSP16RN | 0,0600 | 0,1100 | 6,12 | 11,2 | 5,60 | 6,70 | 0,0460 | 0,33 | 1,50 | 1080 |
BSP16RL | 0,0600 | 0,1100 | 11,2 | 13,00 | 12,80 | 0,45 | 4000 | |||
BSP20RN | 0,1050 | 0,1940 | 8,9 | 16,3 | 6,55 | 8,79 | 0,0630 | 0,57 | 2,40 | 890 |
BSP20RL | 0,1050 | 0,7940 | 16,3 | 17,40 | 17,20 | 0,1100 | 0,69 | 3600 | ||
BSP25RN | 0,1890 | 0,3460 | 12,8 | 23,4 | 9,63 | 12,70 | 0,1710 | 0,81 | 3,70 | 700 |
BSP25RL | 0,1890 | 0,3460 | 23,4 | 22,10 | 22,50 | 0,92 | 3200 | |||
BSP30RN | 0,3070 | 0,4390 | 18,6 | 23,2 | 11,80 | 17,10 | 0,1810 | 1,19 | 5,38 | 640 |
BSP40RN | 0,674 | 0,934 | 30,8 | 37,5 | 23,00 | 32,30 | 0,3580 | 2,25 | 9,55 | 510 |
BSP50RN | 1,291 | 2,955 | 40,3 | 64,9 | 27,80 | 44,00 | 0,6900 | 3,57 | 15,00 | 430 |
BSP60RN | 1,577 | 2,629 | 47,7 | 79,5 | 29,00 | 48,80 | 0,8810 | 5,03 | 21,60 | 370 |
Typ | Radiellt kast lagersäten (µm) | Vinklräthet spline-slut axelände (µm) | Vinkelräthet fläns (µm) | |||
Precision | Precision | Precision | ||||
Normal | P | Normal | P | Normal | P | |
BSP04 | 14 | 8 | 9 | 6 | -- | -- |
BSP06 | 11 | 8 | ||||
BSP08 | ||||||
BSP10 | 17 | 10 | 13 | 9 | ||
BSP13 | 19 | 12 | 11 | 8 | ||
BSP16 | ||||||
BSP20 | ||||||
BSP25 | 22 | 13 | 13 | 9 | 16 | 11 |
BSP30 | ||||||
BSP40 | 25 | 15 | 16 | 11 | 19 | 13 |
BSP50 | ||||||
BSP60 | 29 | 17 | 19 | 13 | 22 | 15 |
BSP80 | -- | -- | ||||
BSP100 | 34 | 20 | 22 | 15 | -- | -- |
Typ | Radiellt kast av utsida mutter relativt till mantelyta axel (Max.) (µm) | ||||||||||
|
|
| längd axel |
|
|
| |||||
0-200 | >200-315 | >315-400 | >400-500 | >500-630 | >630-800 | >800-1000 | >1000-1250 | >1250-1600 | >1600-2000 | ||
BSP04 | Normal Precision | 46 | 89 | 126 | -- | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | -- | -- | -- | -- | -- | -- | -- | |
BSP06 | Normal Precision | 46 | 89 | 126 | -- | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | -- | -- | -- | -- | -- | -- | -- | |
BSP08 | Normal Precision | 46 | 89 | 126 | 163 | -- | -- | -- | -- | -- | -- |
P-Precision | 26 | 57 | 82 | 108 | -- | -- | -- | -- | -- | -- | |
BSP10 | Normal Precision | 36 | 54 | 68 | 82 | 102 | -- | -- | -- | -- | -- |
P-Precision | 20 | 32 | 41 | 51 | 65 | -- | -- | -- | -- | -- | |
BSP13 | Normal Precision | 34 | 45 | 53 | 62 | 75 | 92 | 115 | 153 | 195 | -- |
P-Precision | 18 | 25 | 31 | 38 | 46 | 58 | 75 | 97 | 127 | -- | |
BSP16 | Normal Precision | 34 | 45 | 53 | 62 | 75 | 92 | 115 | 153 | 195 | -- |
P-Precision | 18 | 25 | 31 | 38 | 46 | 58 | 75 | 97 | 127 | -- | |
BSP20 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP25 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP30 | Normal Precision | 32 | 39 | 44 | 50 | 57 | 68 | 83 | 102 | 130 | 171 |
P-Precision | 18 | 21 | 25 | 29 | 34 | 42 | 52 | 65 | 85 | 116 | |
BSP40 | Normal Precision | 32 | 36 | 39 | 43 | 47 | 54 | 63 | 76 | 93 | 118 |
P-Precision | 16 | 19 | 21 | 24 | 27 | 32 | 38 | 47 | 59 | 77 | |
BSP50 | Normal Precision | 32 | 36 | 39 | 43 | 47 | 54 | 63 | 76 | 93 | 118 |
P-Precision | 16 | 19 | 21 | 24 | 27 | 32 | 38 | 47 | 59 | 77 | |
BSP60 | Normal Precision | 30 | 34 | 36 | 38 | 41 | 45 | 51 | 59 | 70 | 86 |
P-Precision | 16 | 17 | 19 | 21 | 23 | 26 | 30 | 35 | 43 | 54 | |
BSP80 | Normal Precision | 30 | 34 | 36 | 38 | 41 | 45 | 51 | 59 | 70 | 86 |
P-Precision | 16 | 17 | 19 | 21 | 23 | 26 | 30 | 35 | 43 | 54 | |
BSP100 | Normal Precision | 30 | 32 | 34 | 35 | 37 | 40 | 43 | 48 | 55 | 65 |
P-Precision | 16 | 17 | 17 | 19 | 20 | 22 | 24 | 28 | 33 | 40 | |
Typ | Förspänning/Radiellt spel (µm) | ||
Z0 | Z1 | Z2 | |
BSP04 | -2…+1 | -6…-2 | -- |
BSP06 | -2…+1 | -6…-2 | -- |
BSP08 | -2…+1 | -6…-2 | -- |
BSP10 | -3…+1 | -8…-3 | -- |
BSP13 | -3…+1 | -8…-3 | -13…-8 |
BSP16 | -3…+1 | -8…-3 | -13…-8 |
BSP20 | -4…+2 | -12…-4 | -20…-12 |
BSP25 | -4…+2 | -12…-4 | -20…-12 |
BSP30 | -4…+2 | -12…-4 | -20…-12 |
BSP40 | -6…+3 | -18…-6 | -30…-18 |
BSP50 | -6…+3 | -18…-6 | -30…-18 |
BSP60 | -6…+3 | -18…-6 | -30…-18 |
BSP80 | -6…+3 | -18…-6 | -30…-18 |
BSP100 | -8…+4 | -24…-8 | -40…-24 |
Typ | Föspänningsklass | Driftsförhållanden |
Utan förspänning | Z0 | -Låg belastning |
-Mjuka rörelser | ||
-Jämn belastning | ||
-Minimalt med vibrationer och stötar | ||
Låg förspänning | Z1 | -Låga vridmoment |
-Hög positionsnoggrannhet | ||
-Växlande belastning | ||
-Lite vibrationer och stötar | ||
Medium förspänning | Z2 | -Höga vridmoment |
-Ocentrerade laster | ||
-Mycket växlande belastning | ||
-Mycket vibrationer och stötar |
Axlar fins som solid axel samt hålad axel
Typ | Axeldiameter | Innerdiameter | Tvärsnittskoefficient | Tröghetsmoment tvärsnitt |
Ds | d | Z | I | |
mm | mm | mm3 | mm4 | |
BSP04 | 4 | 1,5 | 5,7 | 11 |
BSP06 | 6 | 2,0 | 19,4 | 58 |
BSP08 | 8 | 3,0 | 46,5 | 186 |
BSP10 | 12 | 4,0 | 89,6 | 448 |
BSP13 | 13 | 6,0 | 193 | 1260 |
BSP16 | 16 | 8,0 | 348 | 2780 |
BSP20 | 20 | 10,0 | 686 | 6860 |
BSP25 | 25 | 15,0 | 1230 | 15400 |
Typ | Max längd | |
Solid axel | Hålad axel | |
mm | mm | |
BSP04 | 300 | 300 |
BSP06 | 400 | 400 |
BSP08 | 500 | 500 |
BSP10 | 630 | 600 |
BSP13 | 1500 | 1500 |
BSP16 | ||
BSP20 | 2000 | 2000 |
BSP25 | ||
BSP30 | -- | |
BSP40 | -- | |
BSP50 | -- | |
BSP60 | -- | |
BSP80 | -- | |
BSP100 | -- | |
ref. i art.nr | Material/Beläggning |
|
0 | Standard material | Endast för BSP…CN och BSP…FN upp till stl. 25 |
1 | Rostfritt material |
|
2 | Svartförkromat |
|
5 | DURALLOY TDC®coating | Från stl. 25 och större |
BSP | - | 25 | - | FN | - | 1 | - | UU | - | L | - | 0500 | - | N | - | Z1 | - | N |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
| 8 |
| 9 |
| 10 |
BSP | - | 25 | - | FN | - | 1 | - | UU | - | L | - | 0500 | - | N | - | Z1 | - | S | - | 03 | - | 00 | - | 1 | - | 0 | - | 1 | - | 0 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
| 6 |
| 7 |
| 8 |
| 9 |
| 10 |
| 11 |
| 12 |
| 13 |
| 14 |
| 15 |
| 16 |
1 | BSP | Serie |
2 | 25 | Storlek |
3 | FN | Typ av mutter |
4 | 1 | Antal muttrar |
5 | UU | Tätning ( UU= med tätning , AA= utan tätning) |
6 | L | Typ av axel (L=solid axel , K=hålad axel) |
7 | 0500 | Längd på axel |
8 | N | Precisionsklass (N= normal precision , P= P-precision) |
9 | Z1 | Förspänning (Z0=utan försp. , Z1=låg försp. , Z2=medium försp.) |
10 | N | Special (N=standard , S=specialversion) |
11 | 03 | Smörjmedel |
12 | 00 | Typ av smörjnippel |
13 | 1 | Material i mutter (se tabell nedan) |
14 | 0 | Specialutförande på mutter ( 0=standard , A-Z enl kundspecifikation) |
15 | 1 | Material i axlar (se tabell nedan) |
16 | A-Z | Specialutförande på axlar (0=standard , A-Z enl kundspecifikation) |
ref. i art.nr | Material/Beläggning |
|
0 | Standard material | Endast för BSP…CN och BSP…FN upp till stl. 25 |
1 | Rostfritt material |
|
2 | Svartförkromat |
|
5 | DURALLOY TDC®coating | Från stl. 25 och större |
Storlek | Gänga | Dimensioner (mm) | Nr* | Belastning (kn) | förspänning K (N/µm) | |||||||||||||
D | p | Kul-Ø | D g6 | A | E | B | L | W | H | X | Q | dyn. Ca | Stat.Ca0 | |||||
01616-3 | R | 16 | 16 | 2,778 | 32 | 53 | 10,1 | 10 | 38 | 42 | 34 | ±0,15 | 4,5 | M6 | 1,7x2 | 10,01 | 23,62 | 284 |
01616-6 | R | 1,7x4 | 18,18 | 47,25 | 559 | |||||||||||||
02020-3 | R | 20 | 20 | 3,175 | 39 | 62 | 12 | 47 | 50 | 41 | 5,5 | 1,7x2 | 12,95 | 32,56 | 343 | |||
02020-6 | R | 1,7x4 | 23,51 | 65,12 | 657 | |||||||||||||
02525-3 | R | 25 | 25 | 3,969 | 47 | 74 | 14 | 12 | 57 | 60 | 49 | 6,6 | 1,7x2 | 19,36 | 50,88 | 421 | ||
02525-6 | R | 1,7x4 | 35,14 | 101,76 | 813 | |||||||||||||
03232-3 | R | 32 | 32 | 4,762 | 58 | 92 | 17 | 71 | 74 | 60 | 9 | 1,7x2 | 28,21 | 80,48 | 529 | |||
03232-6 | R | 1,7x4 | 51,93 | 160,96 | 1039 | |||||||||||||
04040-3 | R | 40 | 40 | 6,35 | 73 | 114 | 19,5 | 15 | 89 | 93 | 75 | 11 | 1,7x2 | 45,11 | 130,24 | 647 | ||
04040-6 | R | 1,7x4 | 81,87 | 260,48 | 1254 | |||||||||||||
05050-3 | R | 50 | 50 | 7,938 | 90 | 135 | 21,5 | 20 | 107 | 112 | 92 | 14 | 1,7x2 | 63,86 | 190,54 | 784 | ||
05050-6 | R | 1,7x4 | 115,92 | 381,08 | 1519 | |||||||||||||
* Antal kanaler |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
P= Stigning
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
Storlek | Gänga | Dimensioner (mm) | Nr* | Belastning (kn) | förspänning K (N/µm) | ||||||||||||
D | p | Kul-Ø | D | A | B | L | L1 | N | L2 | Q | dyn. Ca | Stat.Ca0 | |||||
0082,5 | R | 8 | 2,5 | 1,2 | 17,5 | M15x1P | 7,5 | 23,5 | ±0,15 | 10 | 3 | - | - | 2,5x1 | 1,85 | 3,73 | 108 |
01002 | R | 10 | 2 | 19,5 | M17x1P | 22 | 3 | 3,2 | - | - | 3,5x1 | 2,72 | 6,51 | 167 | |||
01004 | R | 4 | 2 | 25 | M20x1P | 10 | 34 | 3 | 3 | - | - | 2,5x1 | 3,92 | 7,39 | 137 | ||
01204 | R | 12 | 2,5 | 25,5 | 13 | - | - | 3,5x1 | 7,88 | 16,16 | 226 | ||||||
01205 | R | 5 | 39 | 16,25 | - | - | 7,85 | 16,11 | 235 | ||||||||
01404 | R | 14 | 4 | 2,381 | 32,1 | M25x1,5P | 35 | 13 | - | - | 7,88 | 17,67 | 255 | ||||
01604 | R | 16 | 29 | M22x1,5P | 8 | 32 | 4 | 3,2 | - | - | 3x1 | 7,44 | 17,68 | 235 | |||
01605 | R | 5 | 3,175 | 32,5 | M26x1,5P | 12 | 42 | 19,25 | 3 | - | - | 10,56 | 22,43 | 245 | |||
02005 | R | 20 | 38 | M35x1,5P | 15 | 45 | 20,3 | - | - | 11,87 | 28,48 | 294 | |||||
02505 | R | 25 | 43 | M40x1,5P | 19 | 69 | 32,11 | 8 | M6 | 4x1 | 16,89 | 48,06 | 363 | ||||
* Antal kanaler |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
P= Stigning |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
För cadfiler, se Tracepartsonline.net
|
|
|
|
|
|
||
|---|---|---|---|---|---|---|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
| Varianter | Nedladdning av CAD | Pris/enhet | ||
|---|---|---|---|---|
MUTTER FÖR SPLINESAXEL
Art.nr.
BSP13FN
Kopierad :-)
|
| |||
|
MUTTER FÖR SPLINESAXEL
Art.nr.
BSP13FN1AAL0210PZ1
Kopierad :-)
|
| |||
|
SPLINEAXEL
Art.nr.
BSP13FN1UUL00250NZ
Kopierad :-)
|
| |||
|
MUTTER FÖR SPLINESAXEL
Art.nr.
BSP13FNUUNZ1-N
Kopierad :-)
|
| |||
|
SPLINEAXEL
Art.nr.
BSP25FN1UUL00300NZ
Kopierad :-)
|
| |||
|
BSP-25-FN-1-UU-L-1050-N-Z1-N
Art.nr.
BSP25FN1UUL1050#
Kopierad :-)
|
| |||
|
SPLINEAXEL
Art.nr.
BSP40FN1UUL00350NZ
Kopierad :-)
|
|
Nedladdning av CAD När du ser en grön
på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
Välj en variant i listan
Fredrik Scholander
075-24 24 971
075-24 24 956
Hittar du inte det du söker eller kan vi hjälpa dig på något annat vis? Fyll i formuläret nedan så återkommer vi så snart vi bara kan!
Vänligen inkludera ett telefonnummer om du önskar bli uppringd.
