Här kan du läsa mer om svängkranslager, vad de består av, kodbeskrivningar, vilka olika typer som finns och de produkter vi erbjuder från tillverkaren TGB Group.
Produktnytt

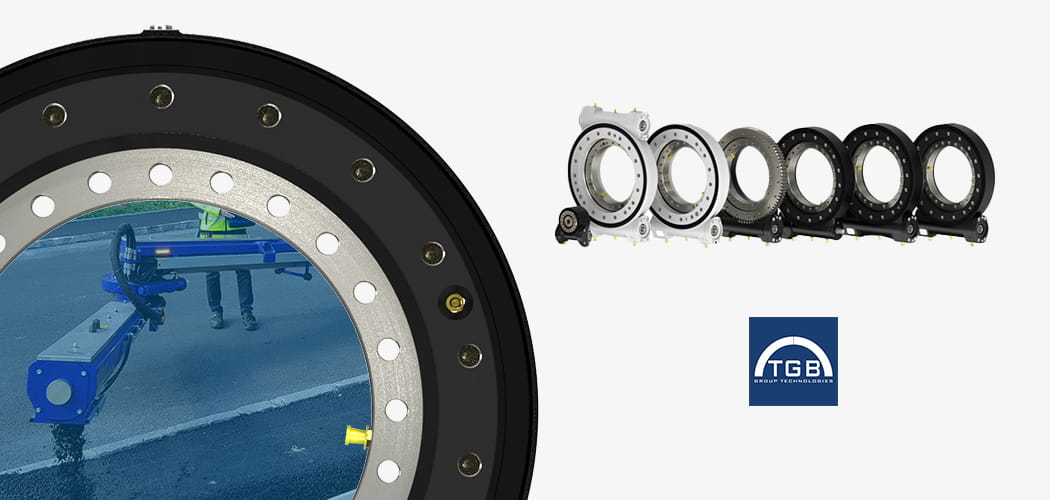

Svängkranslager med drivning är kompakta roterande system som är designade för att installeras direkt på kundens applikationer, vilket ger rotationsrörelse till strukturen samtidigt som de kan motstå tunga laster och kritiska miljöförhållanden tack vare sitt slutna system.

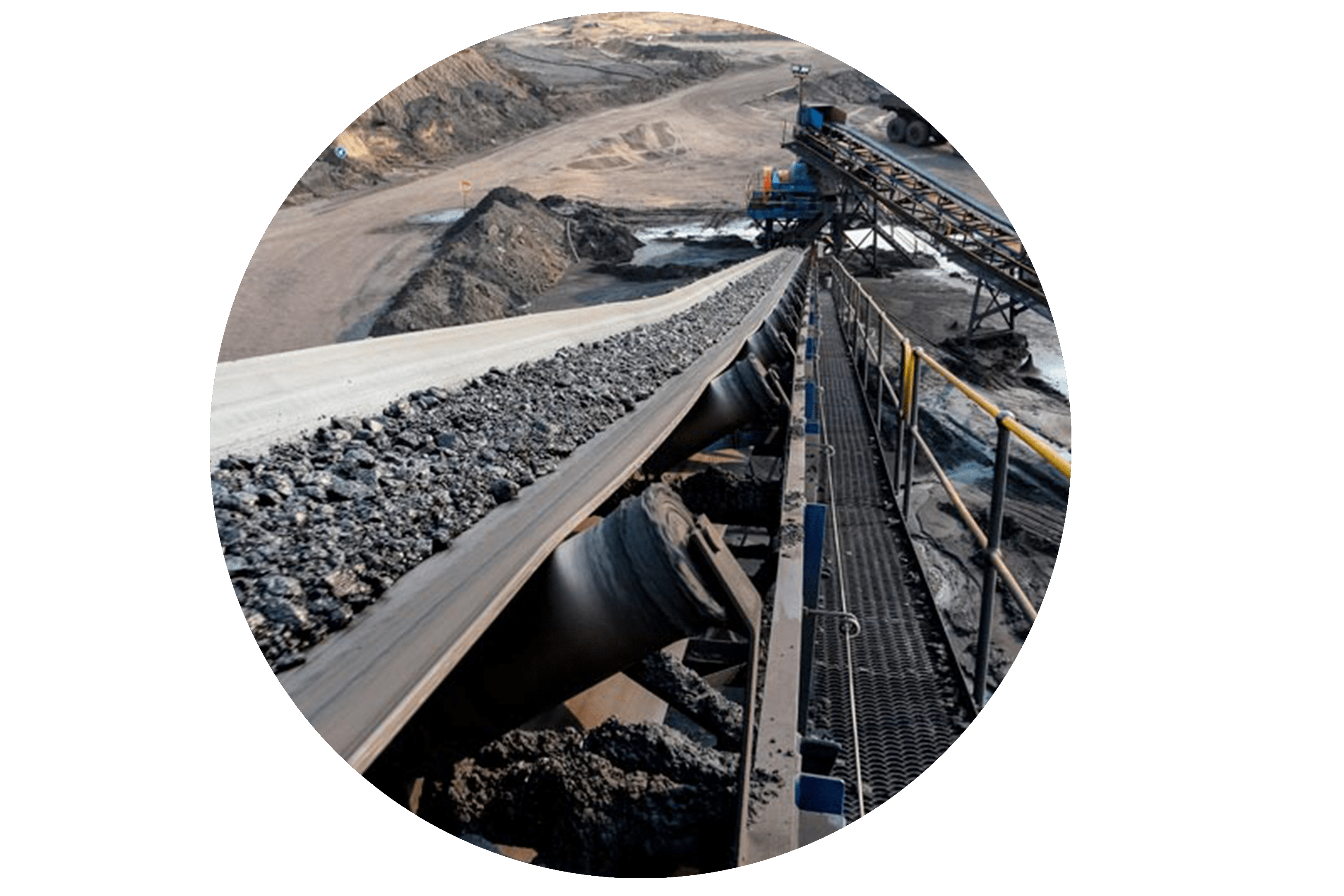

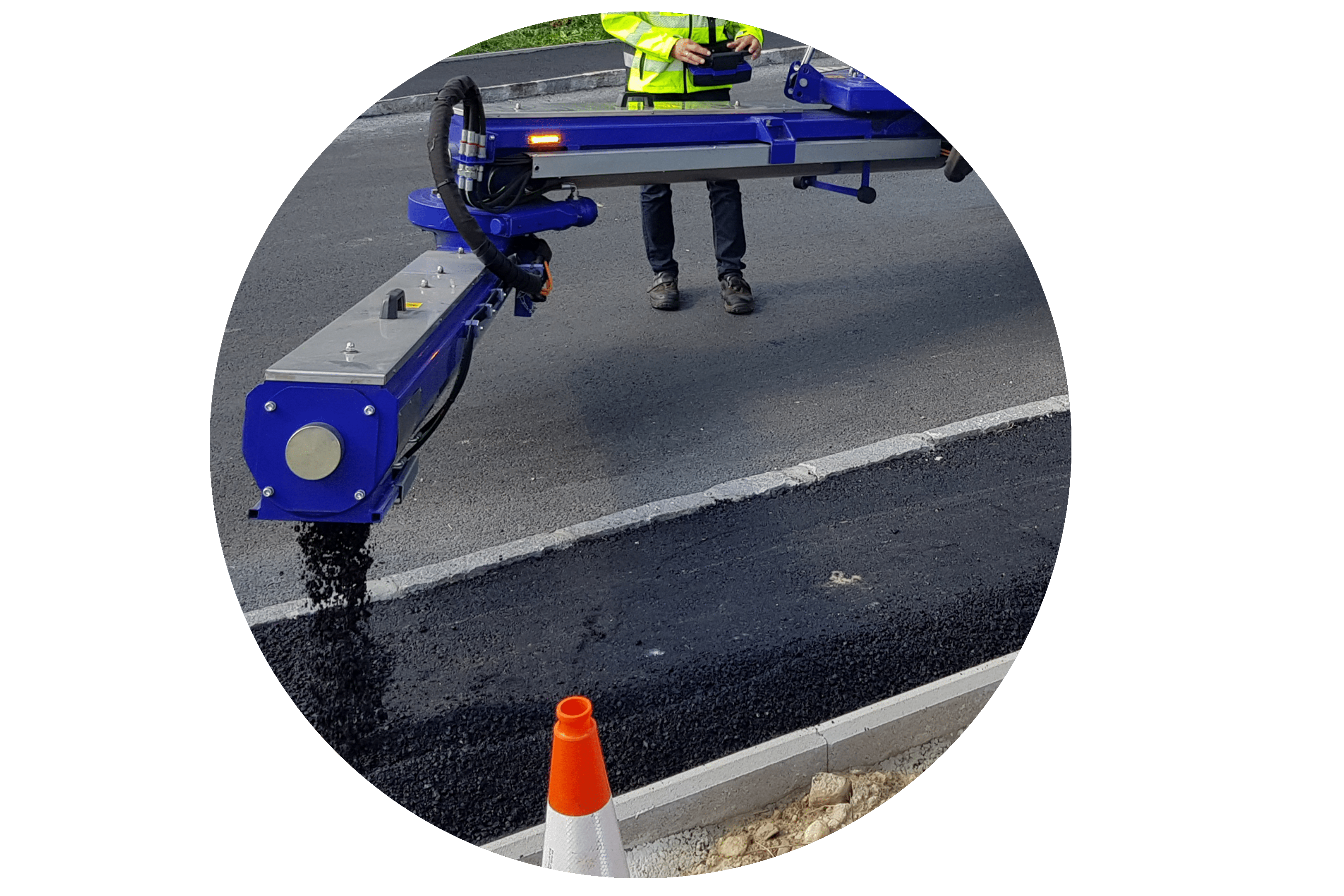

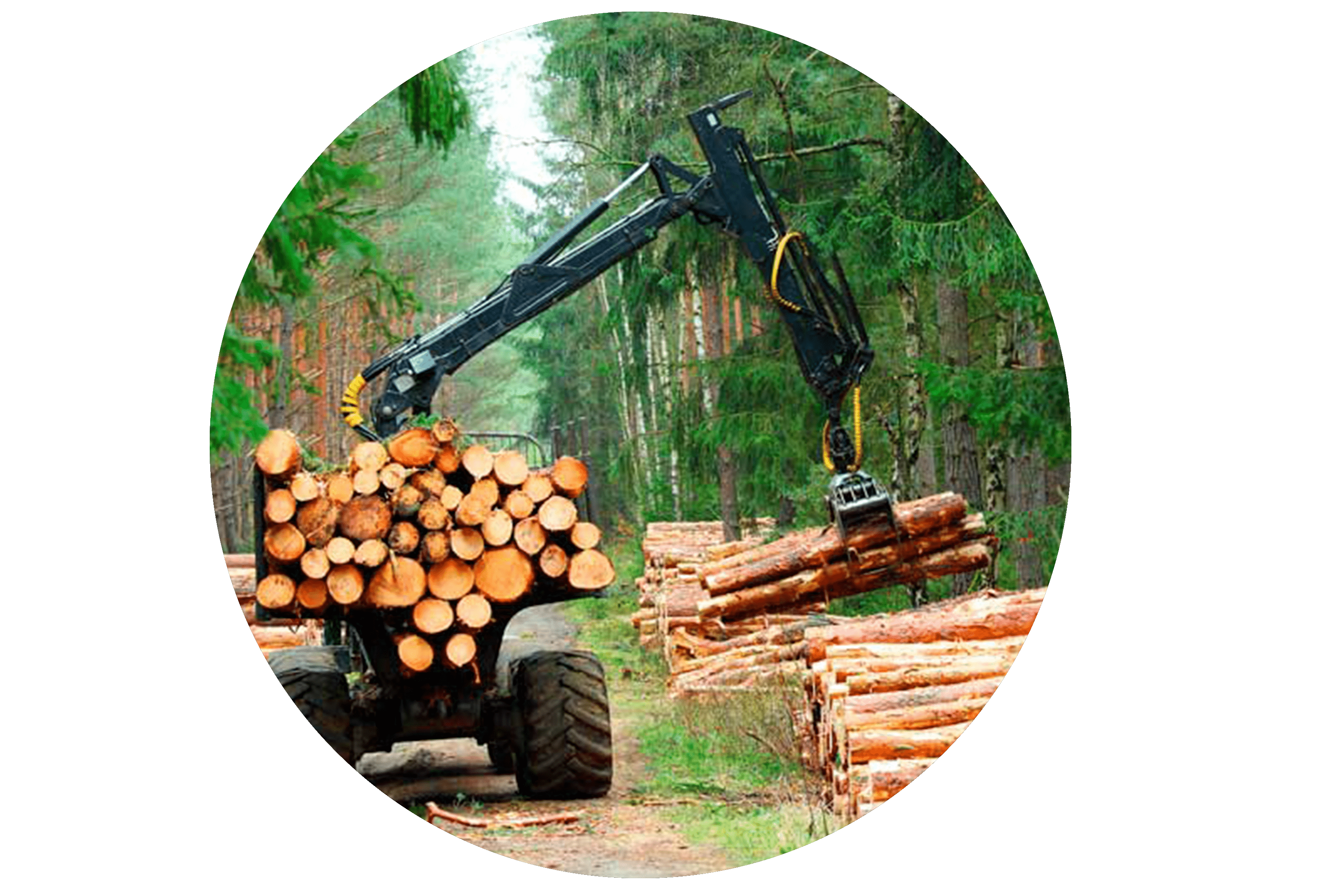

Typiska applikationer är skogsmaskiner, vindkraftverk och kranar.

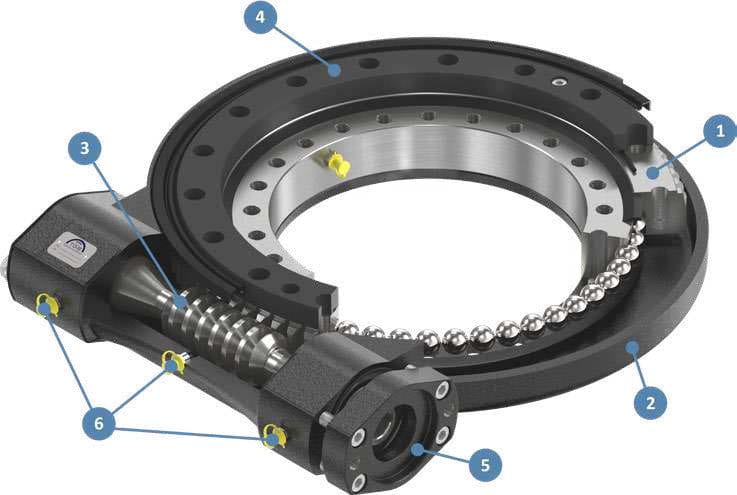

Svängkranslager med drivning består av en svängkrans med utvändig kugg (1), monterad i ett hus (2) där även skruven (3) är monterad, vilken är den del som ansvarar för överföringen av vridmomentet till svängkranslagret. En topp-platta (4) kan användas för att ge lite tjocklek och undvika kontakt under rotation. Inuti huset finns också ett par lager som håller skruven tillsammans med sina motsvarande motorfästen (5). Dessa fästen kan anpassas för att passa direkt till en hydraulmotor, elmotor eller en växellåda med hjälp av en adapter. Drivningen har egna smörjnipplar (6) som möjliggör återsmörjning av svängkransen för underhåll.
Skruv snäckväxel
Kuggväxel
Gjutjärns-/aluminiumhus
Självlåsande och hög brytbelastning
Hög precision
IP65-klassad
100 mm - 1050 mm
4000 enheter/månad

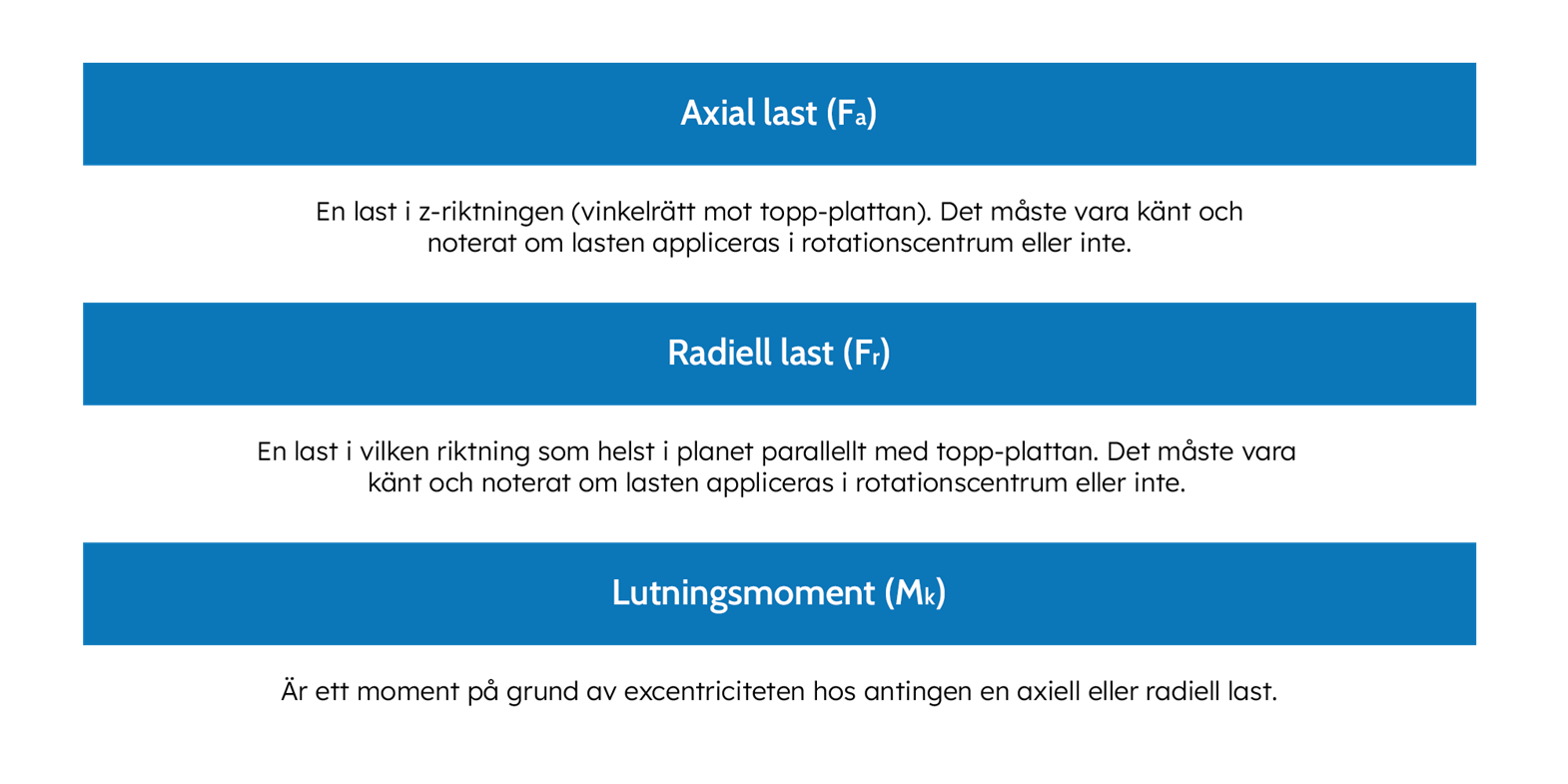

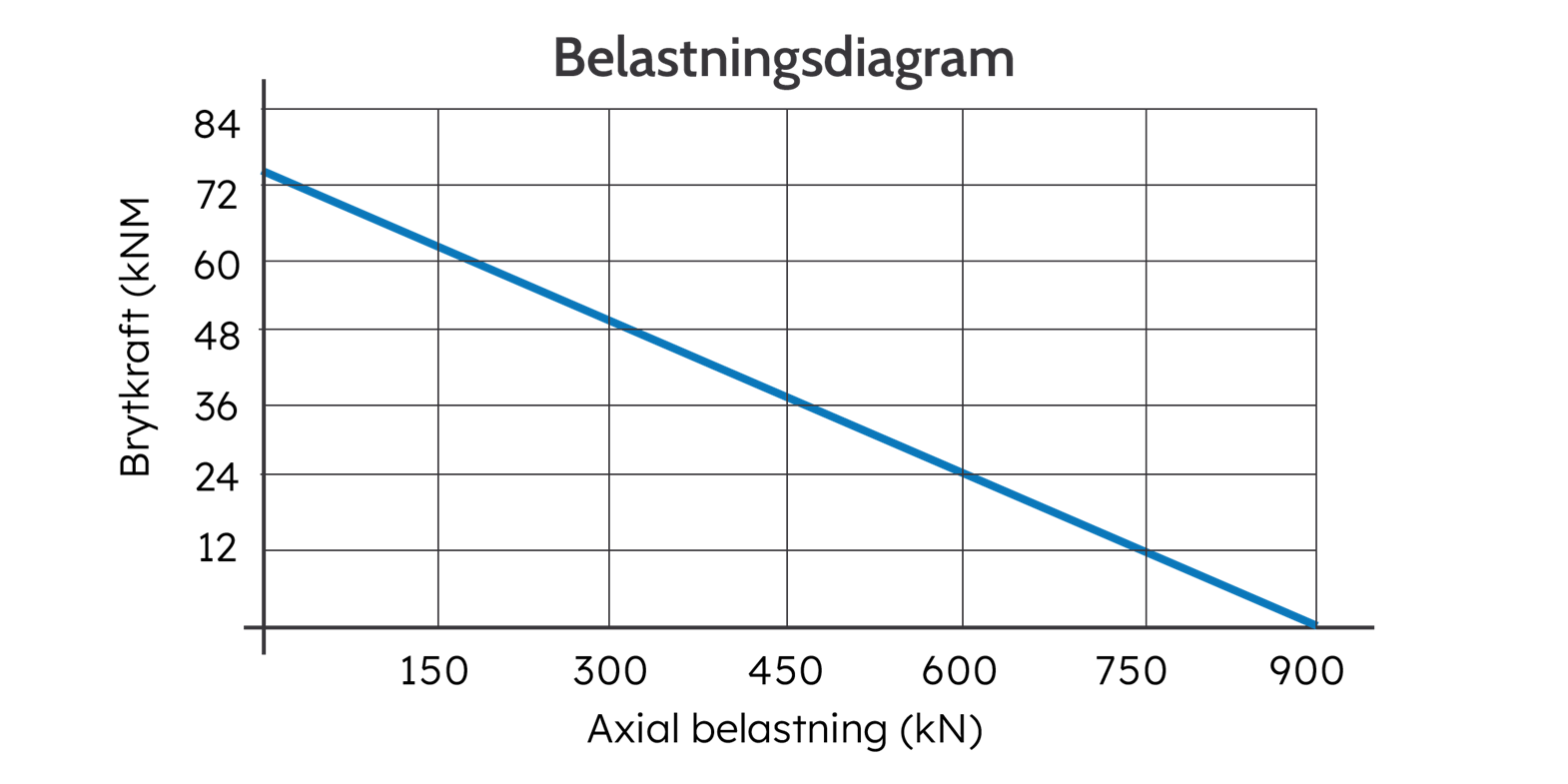

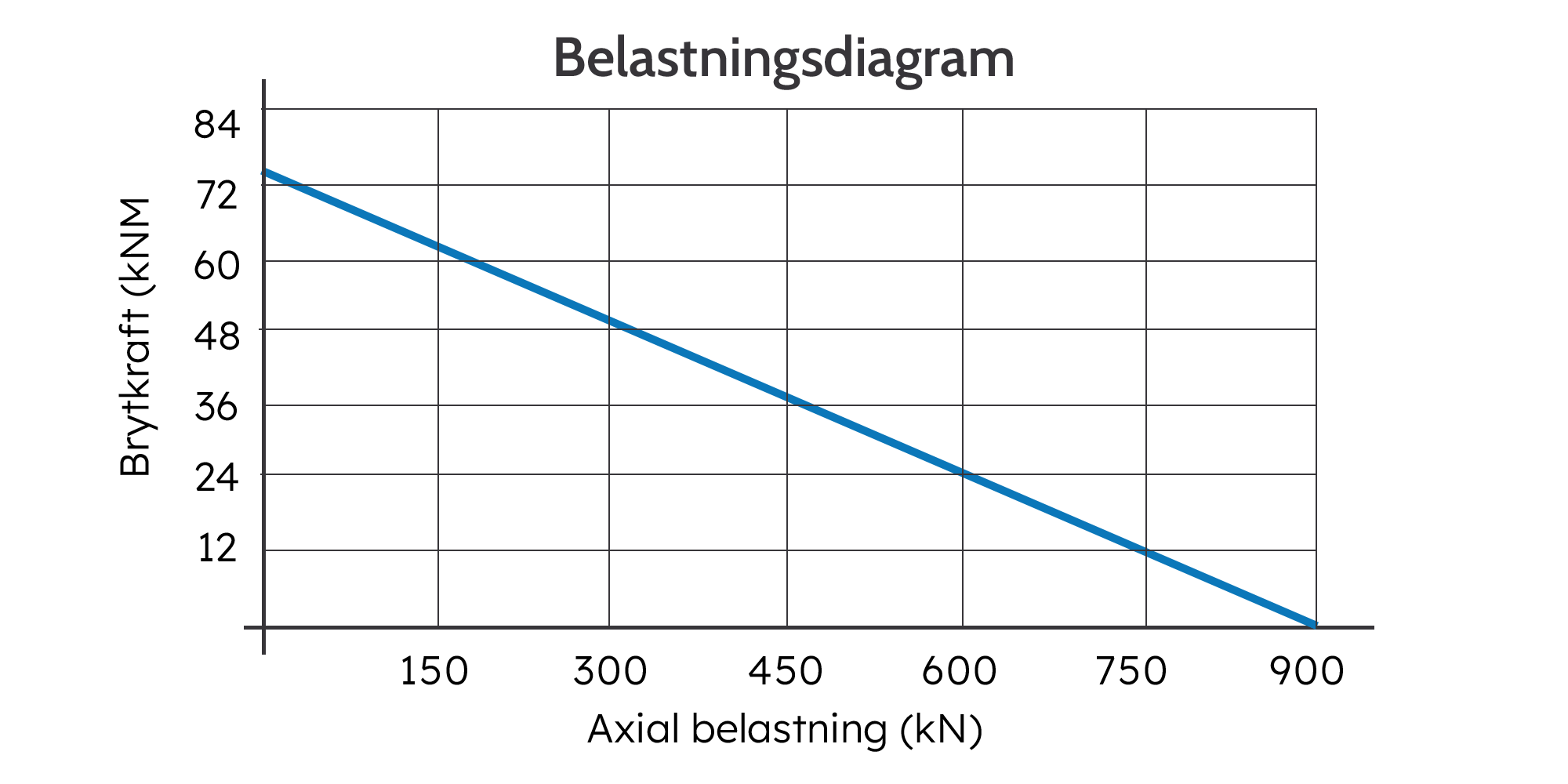

Kontrollera vilket lager som skulle erbjuda de bästa förhållandena enligt din applikation:

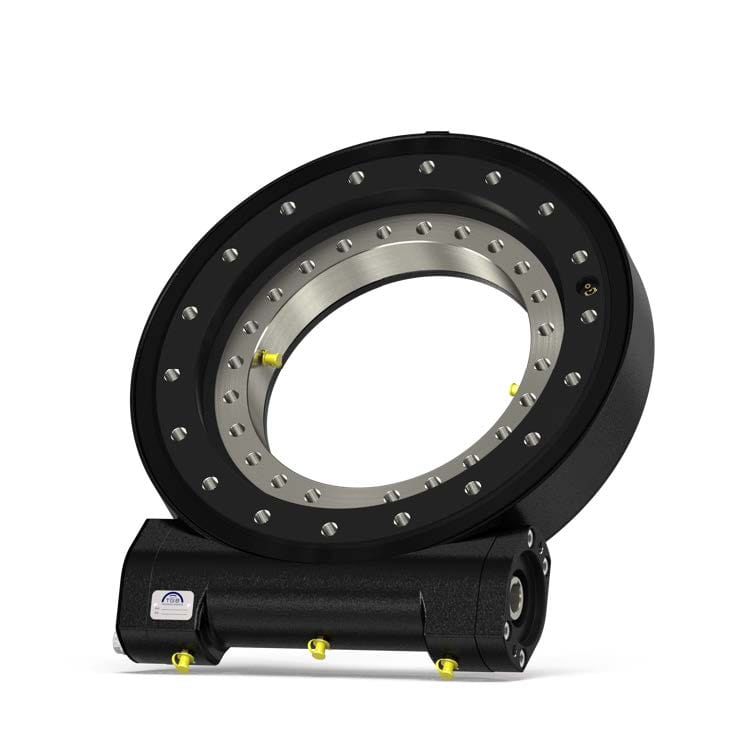

Består av en rak skruv och en svängkrans, vilket garanterar en jämn och kontrollerad rotation av svängkranslagret. Genom detta utnyttjas maximala hållmomentet som tänderna tål. Denna typ av svängkranslager inkluderar en extern läpptätning som ger högre skydd mot damm och vatten.

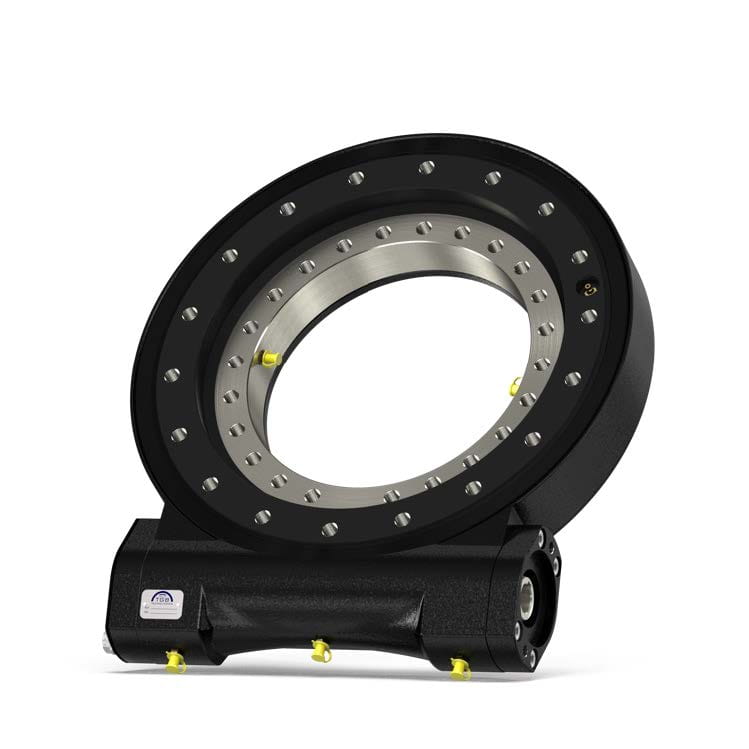

Lätt version av BE-serien med aluminiumhölje för att minska systemets vikt. Inkluderar en extern läpptätning som ger ett högre skydd mot damm och vatten.
Svängkranslager med globoid skruv och helicoidala tänder på svängringen, som kan motstå höga laster tack vare sina 4 tänder i kontakt. Denna typ av svängdrivning är förberedd för höga vridmomentapplikationer som solkraftverk och använder en läpptätning för att garantera IP65.

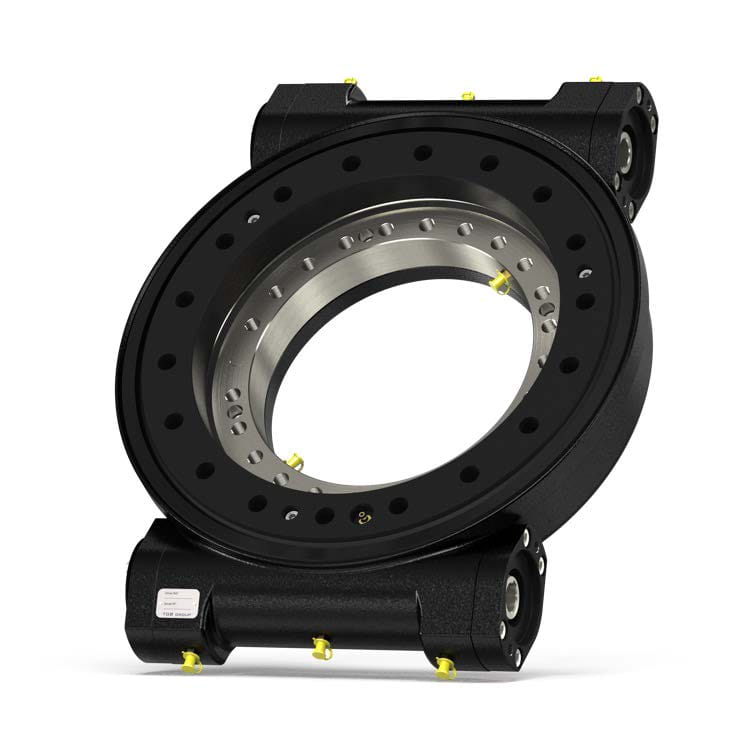

Svängkranslager utformade för att tåla högre vridmoment än den tidigare serien eftersom de drivs av två skruvar samtidigt, vilket gör att det kan motstå nästan dubbelt så stor tandkraft. Inkluderar en extern läpptätning som ger ett högre skydd mot damm och vatten.
Lågkostnadssvängkrans liknande TE-serien med lägre precision
och med en enkel tätning mellan svängringen och höljet.

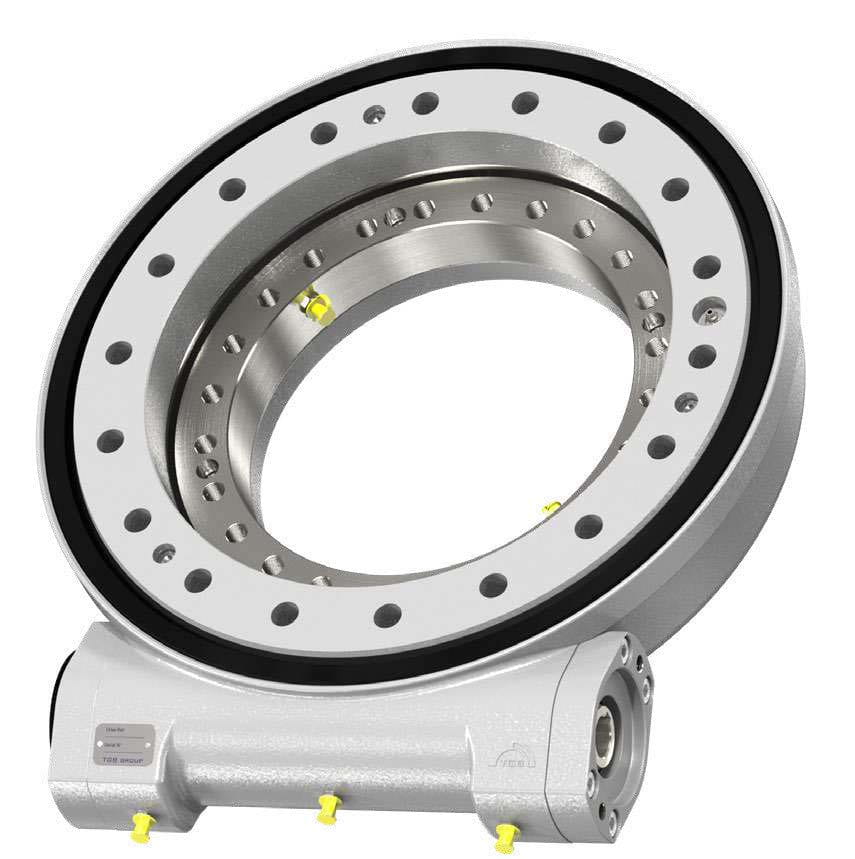

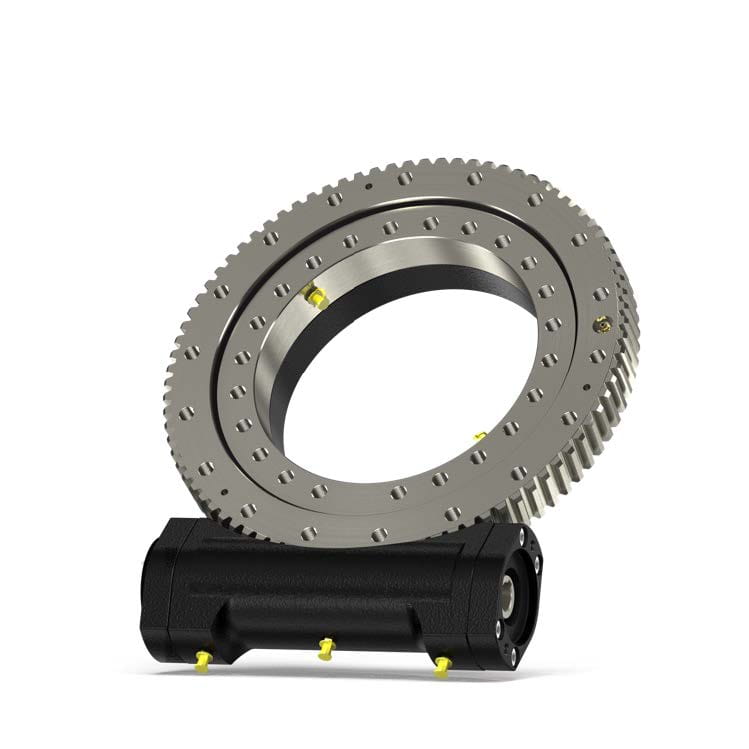

Den öppna versionen av TGE-serien, så de inre komponenterna är exakt desamma, medan höljet inte täcker svängkransen som i den tidigare serien. För applikationer i rena miljöer.

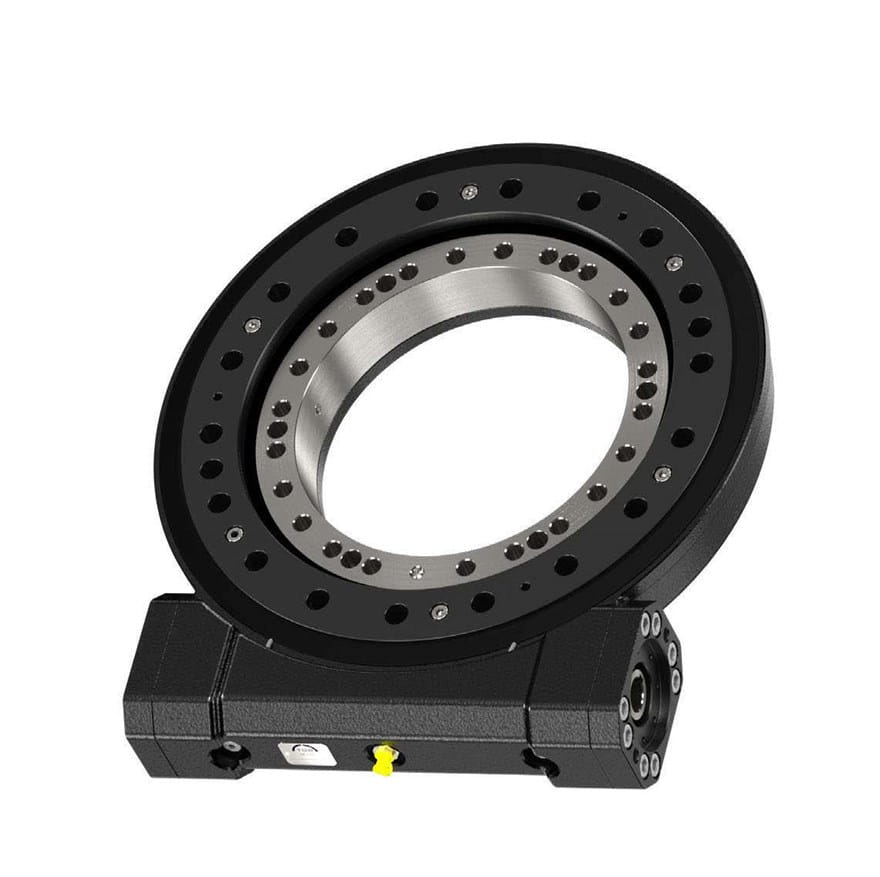

Nya generationen svängkranslager har en spiralformad svängkrans kombinerad med en globoid skruv. Den ger bättre tätning och täthet, och är mer geometriskt robust. Den har endast en smörjpunkt, eftersom svängkransen och de koniska lagren är underhållsfria. Idealiskt utbytbar med BE-serien. IP65 klassad

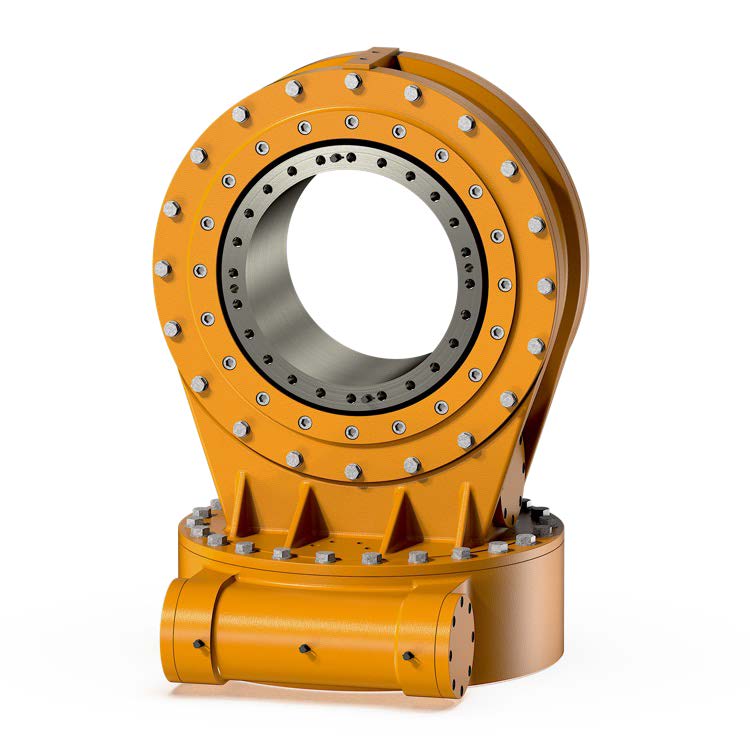

En kombination av ett vertikalt och ett horisontellt svängkranslager som möjliggör rörelse på båda axlarna för att använda en komplett del för att utföra alla rörelser som krävs på en solföljare. Inkluderar en extern läpptätning som ger ett högre skydd mot damm och vatten.

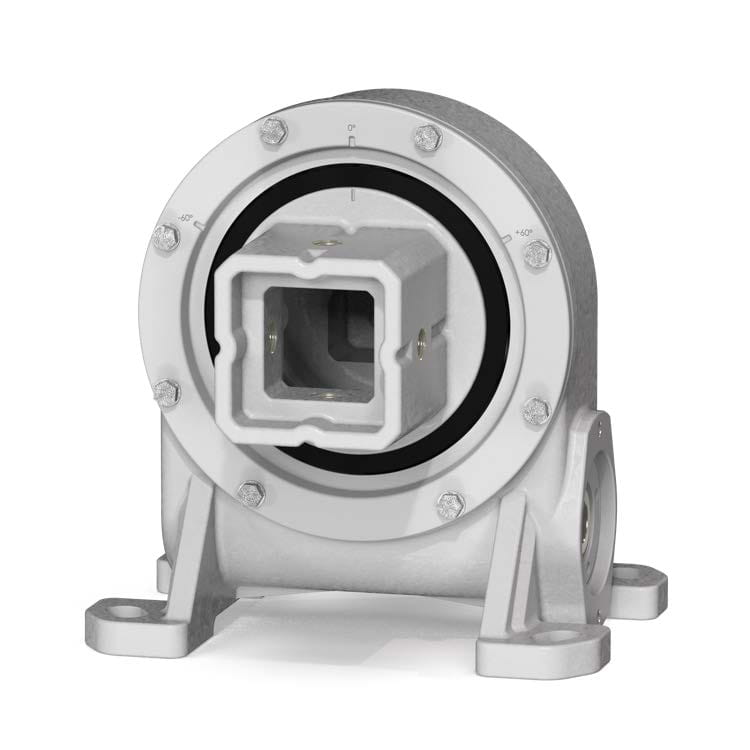

Svängkranslager försedda med en fot som möjliggör en direkt montering på en struktur där den arbetar i vertikalt läge. Denna typ består av ett svängkranslager av en kuggring monterad på huset med lager eller bussningar. Inkluderar en extern läpptätning som ger ett högre skydd mot damm och vatten.

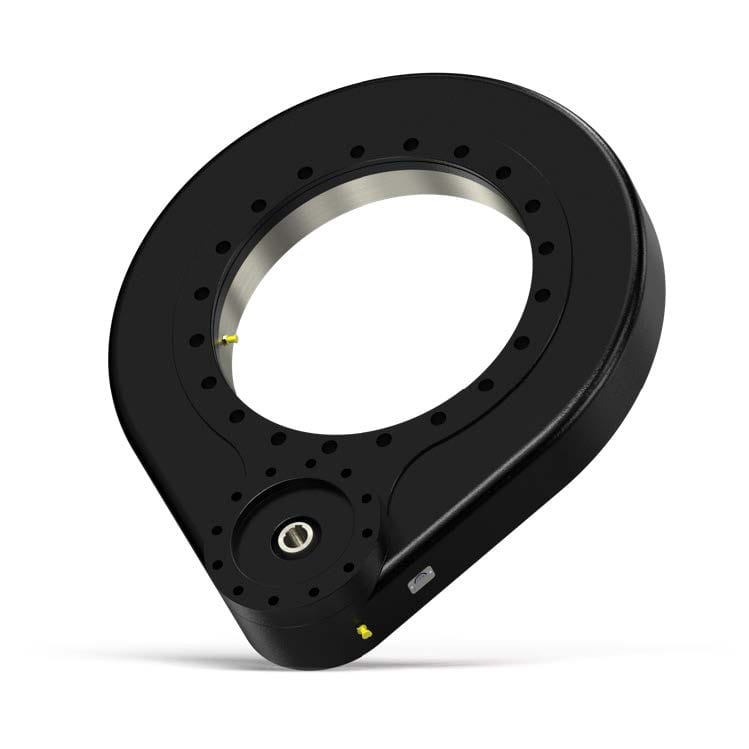

Motorstyrt system möjliggör större effektivitet i kraftöverföringen och resulterar i högre hastigheter. Även om kuggstångssystem generellt sett inte har den självblockerande funktionen som en driven svängkrans har, kan de erbjuda mycket precis kontroll och kan utrustas med bromsar och andra mekanismer för att bibehålla positionen.

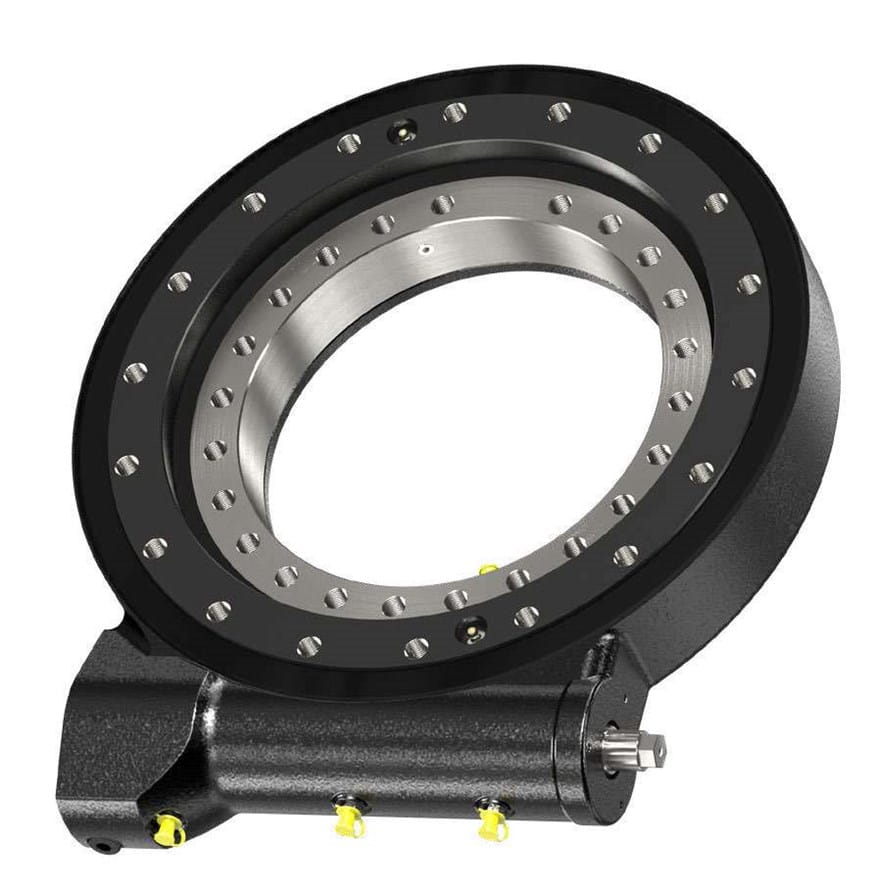

GE-serien är icke-självlåsande svängkransar, vilket gör dom mer effektiva och möjliggör för högre hastigheter. Inkluderar en extern läpptätning och är också icke-symmetrisk modul, vilket förhindrar kollisioner med strukturer.
Lätt version av GE-serien med samma geometri och dimensioner. Hölje av aluminium, vilket minskar svängkranslagrets vikt avsevärt och möjliggör användning i speciella applikationer där vikt är kritisk. Den inkluderar också en extern läpptätning.

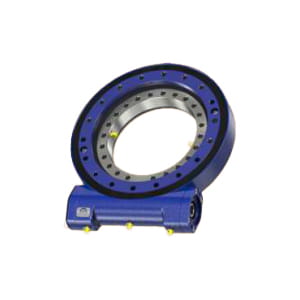

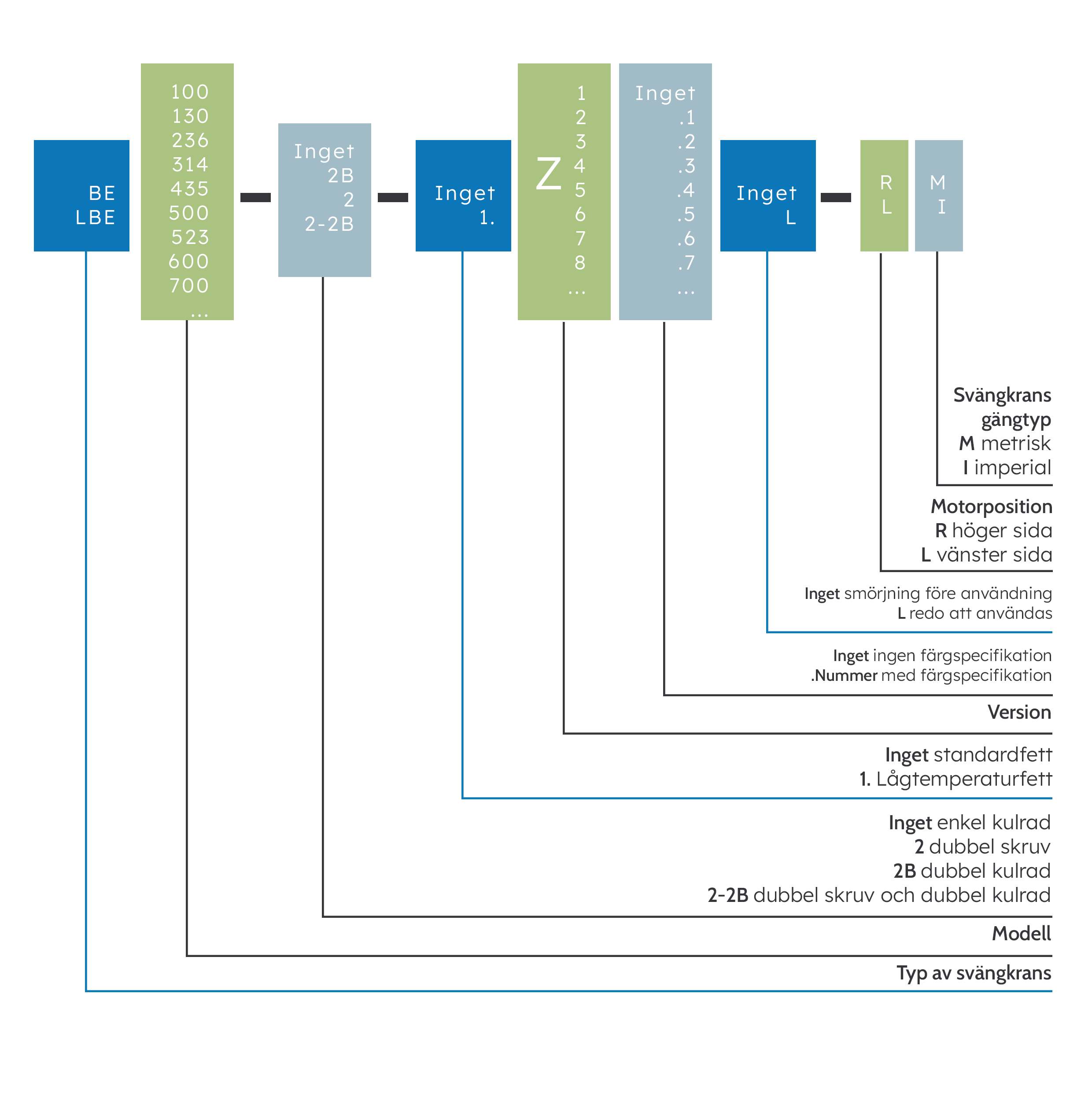

(BE OCH LBE SVÄNGKRANSLAGER)
med färgspecifikation

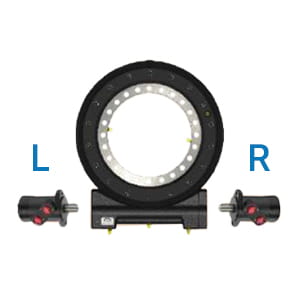

BE435-Z1.3-RM
Korrekt smörjning är nödvändig för en smidig drift av alla svängkranslager. Alla TGB:s svängkranslager levereras lätt försmorda, men det rekommenderas alltid att tillsätta smörjmedel före första användning.
Det finns tre delar som behöver smörjas: svängkransens löpbana, skruv och lagren. Mängden fett som behövs är cirka 60cc för skruv, 10cc för varje koniskt rullager och 10cc per 250mm diameter för svängkransens löpbana.

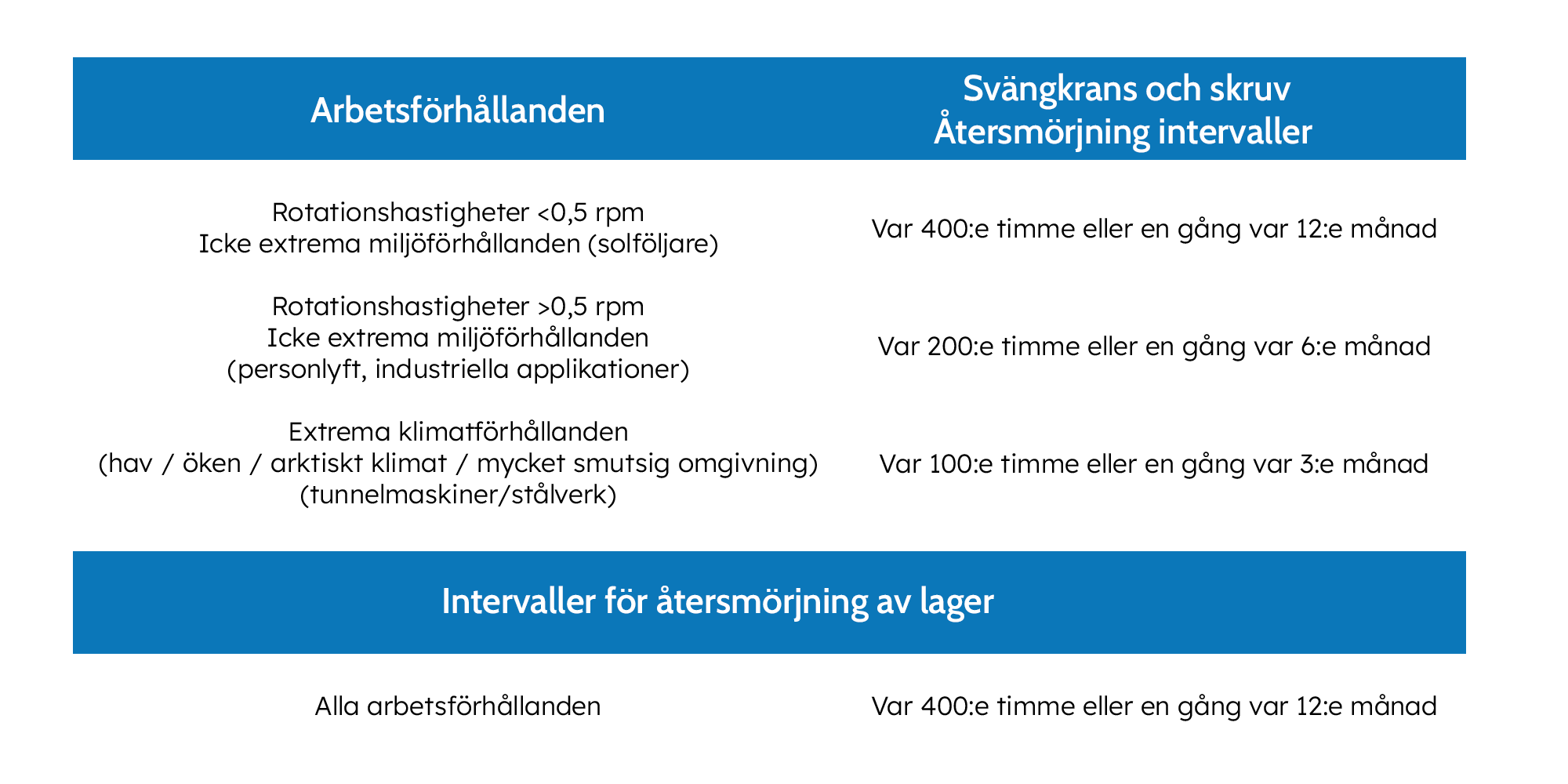

Proceduren för att återsmörja består i att injicera smörjmedel i alla fettnipplar en efter en medan svängkranslagret roterar. Svängkranslagren måste återsmörjas efter varje rengöring och även före och efter långa perioder av inaktivitet. Återfettning behövs för att säkerställa en minimikvalitet på smörjmedlet inuti lagret. Om inga jämförande resultat finns tillgängliga kan följande tabell användas som referens. Det är viktigt att välja rätt typ av smörjmedel för varje applikation.
