Radialtätning är en typ av läpptätning vars uppgift är att avtäta en roterande applikation radiellt.
Den är bestående av en eller flera tätningsläppar och för att uppnå god tätningsverkan är en eller flera av läpparna ofta fjäderförspända.
Hur enkelt det än låter så ställer radialtätningen höga krav på sin applikation, från ytfinheter, hårdhet vid tätningsläge till varvtal och typ av media. Felaktig ytfinhet på en axel kan leda till att friktionsvärmen stiger så högt att ett lager skär, liksom en för mjuk axel kan slitas ner i förtid vid tätningsläget.
Våra lagerförda radialtätningar kommer primärt ifrån Schweiziska Dichta. Med sitt breda standardutbud av olika typer av tätningar i breda dimensionsspann så är ledtiderna oftast väldigt korta på standardprodukter. Skulle standard inte göra jobbet i just er applikation så finns möjligheten att skräddarsy lösningar.
Hör av dig till oss så erbjuder vi inte bara radialtätningar av högsta kvalitet utan självklart hjälper vi även till med vårt tekniska kunnande för att du ska kunna optimera din applikation.
Produktnytt

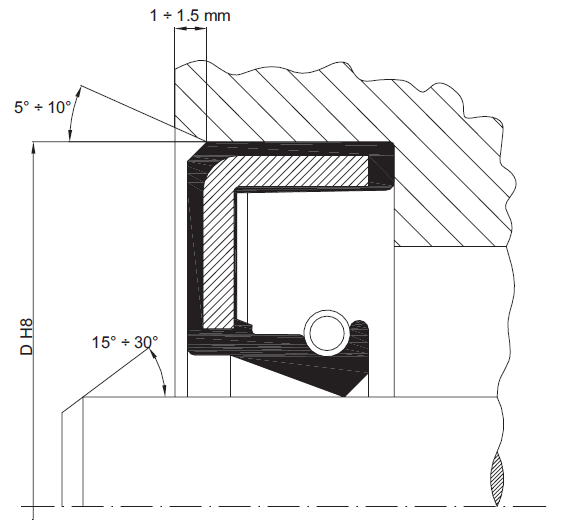

Husets tolerans är generellt H8, också detta enligt DIN 3760 och rekommendationen är att man monterar radialtätningen mot ett anhåll så man tillser att den sitter i vinkel mot både axel och hus. Annan typ av montering rekommenderas inte, men skulle inga alternativ finnas är det ytterst viktigt att man ändå monterar tätningen i rätt läge i förhållande till axel. Fasningar på både hus och axel är viktiga vid monteringen så att man inte skadar gummit på ryggen och/ eller tätningsläget mot axeln.
Husets tolerans är generellt H8, också detta enligt DIN 3760 och rekommendationen är att man monterar radialtätningen mot ett anhåll så man tillser att den sitter i vinkel mot både axel och hus. Annan typ av montering rekommenderas inte, men skulle inga alternativ finnas är det ytterst viktigt att man ändå monterar tätningen i rätt läge i förhållande till axel. Fasningar på både hus och axel är viktiga vid monteringen så att man inte skadar gummit på ryggen och/ eller tätningsläget mot axeln.

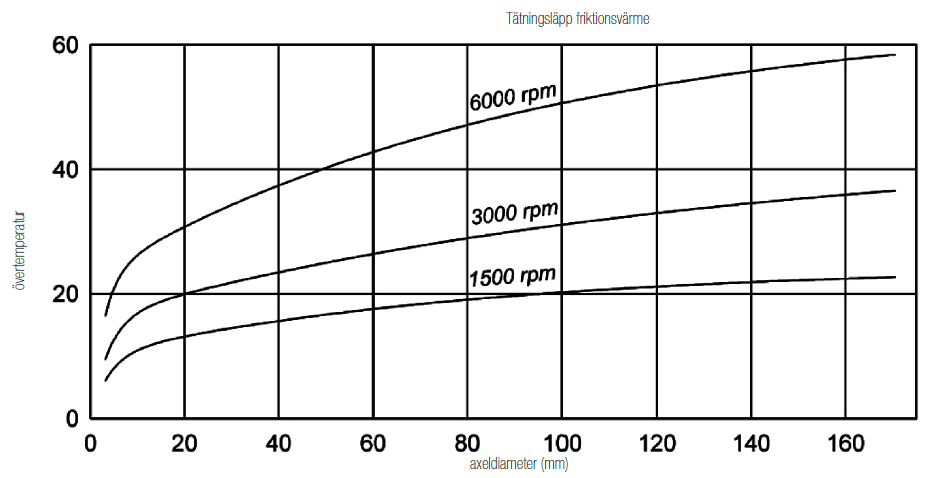

Smörjning är en mycket viktig faktor för tätningens funktion och livslängd då hela tätningsförmågan baseras på oljefilmen mellan läpp och axel. Normalt så är filmen mellan 1-3my tjock, lite beroende på viskositet, ytfinhet och tätningens radiella förspänning. Under inbäddningstiden, alltså inkörningen utav tätningen kan ett visst läckage förekomma, detta är innan oljefilmen bildats och tätningsläppen har satt sig. Viktig att tänka på är, att om median har dålig smörjningsförmåga, ex vatten eller blandningar med vatten, så är det viktigt att man använder en radialtätning med extra dammtunga framtill och att man då fyller fickan mellan de båda läpparna med smörjmedel.
Sammanfattningsvis: vid val utav radialtätning finns en stor mängd olika faktorer som påverkar vilket material och vilket utförande som bör användas och vilket utförande. Bra att veta är att en normal tätning inte tål högre axiellt tryck mot läppen än 0,5 bar vid låga hastigheter och så lågt som 0,2 bar i högre hastigheter. Trycket kan då få sådan effekt att läppen kränger,. Då man vet att man har högre tryck än så bör man alltså välja en mer tryckbeständig tätning.

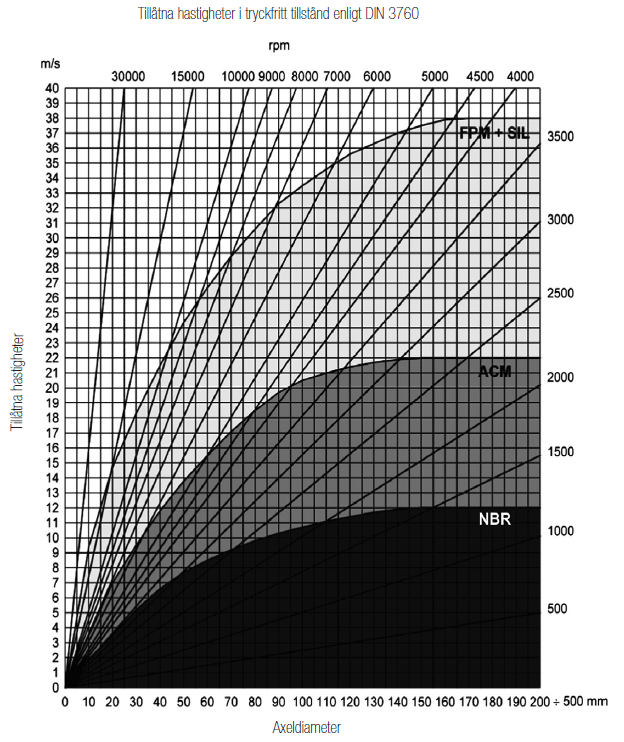

Beroende på varvtal så är materialvalet utav yttersta vikt. Vid förvaring av radialtätningar bör man tänka på att luftfuktigheten inte är för hög då detta dels kan påverka olika elastomerer negativt men också orsaka korrosion på oskyddade plåt/ståldetaljer. De bör heller inte utsättas för damm eller smuts. Skulle man tappa en radialtätning med plåtkärna är den att betrakta som undermålig då den högst sannolikt är deformerad och oval. Detta kommer påverka tätningsförmågan negativt och sannolikt också ökad friktionsvärme.
Häng aldrig en radialtätning på krok eller liknande då detta kan leda till tryckmärke på tätningsläppen. De bör förvaras i horisontalt läge. Utsätt inte tätningen för direkt solljus och undvik lagerhållning i varma miljöer eller i anslutning till elektrisk utrustning såsom motorer då detta frigör ozon som är skadligt för elastomerer. Samtliga radialtätningar är tillverkade enligt DIN 3760. För optimal funktion av tätningen är det viktigt att riktlinjer och toleranser för inbyggnad och liknande följs.
