NTN Europe

Sfäriska rullager EF800, koniskt axelhål

Användningsområde

Med koniskt axelhål för montage med motsvarande hylsa underlättar underhållsarbete. Enklare och snabbare montering minskar stilleståndstid. NTN/SNR EF800-serie är robusta, självinställande lager, tål snedställningar och lämpliga för stora belastningar. Erbjuder hög tillförlitlighet och lång livslängd, även under svåra driftsförhållanden. Lager monterade på kläm- eller avdragshylsor och inbyggda i stålagerhus ger ekonomiska lagringar.

Vibrerande applikationer kräver en annan typ av sfäriska rullager. NTN/SNR har en serie som
kallas EF800. Mässingshållare och modifierad inretolerans medför att detta lager står emot de stötar och värmeutveckling som denna applikation generarar.

 Att tänka på

DÄRFÖR SKA ETT LAGER SMÖRJAS

Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage

Reducera friktionen i lagret

Skyddar mot korrosion

I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att ävenhålla föroreningar borta

VID VAL AV KUL- OCH RULLAGER

Belastning - radiell/axiell

Tippmoment

Brytpåkänningar

Miljö/typ av föroreningar/temperatur

Varvtal

Utrymme

Läs mer
  • Hylsa underlättar montering och demontering av lager
  • Robust lager för tuffa applikationer med vibrationer

Vald variant

Vald variant

Teknisk data

d (innerdiameter) 40 mm
D (ytterdiameter) 90 mm
B 33 mm
Gränsvarvtal 7400 rpm
Referensvarvtal 5800 rpm
Vikt 1 kg
Stat Cor (Statiskt bärighetstal) 152 kN
Hylsa H H2308
Axeldiameter d1 35 mm
Avdragshylsa AH AH2308
Dyn Cr (Dynamiskt bärighetstal) 169 kN

Nedladdning av CAD

22308EKF800

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.

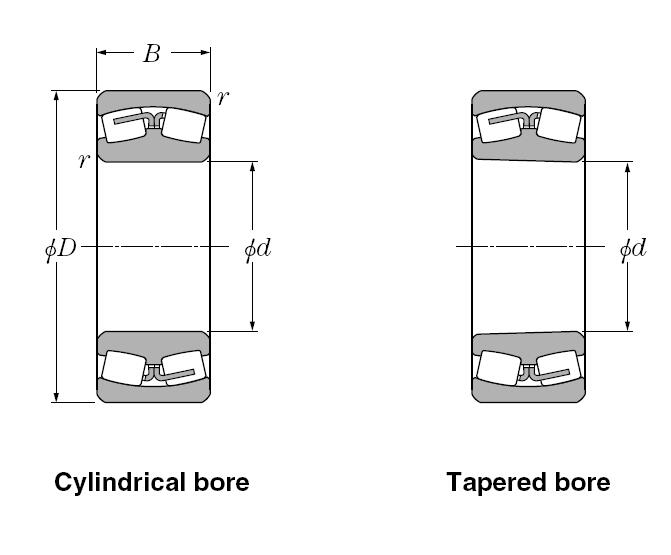

Mått och inkopplingar

Produktbeskrivning

Användningsområde

Med koniskt axelhål för montage med motsvarande hylsa underlättar underhållsarbete. Enklare och snabbare montering minskar stilleståndstid. NTN/SNR EF800-serie är robusta, självinställande lager, tål snedställningar och lämpliga för stora belastningar. Erbjuder hög tillförlitlighet och lång livslängd, även under svåra driftsförhållanden. Lager monterade på kläm- eller avdragshylsor och inbyggda i stålagerhus ger ekonomiska lagringar.

Vibrerande applikationer kräver en annan typ av sfäriska rullager. NTN/SNR har en serie som
kallas EF800. Mässingshållare och modifierad inretolerans medför att detta lager står emot de stötar och värmeutveckling som denna applikation generarar.

 Att tänka på

DÄRFÖR SKA ETT LAGER SMÖRJAS

Undvika metallisk kontakt mellan rullkropparna och lagerringarna - eliminera slitage

Reducera friktionen i lagret

Skyddar mot korrosion

I det fall smörjningen sker med smörjfett, har smörjningen oftast som uppgift att ävenhålla föroreningar borta

VID VAL AV KUL- OCH RULLAGER

Belastning - radiell/axiell

Tippmoment

Brytpåkänningar

Miljö/typ av föroreningar/temperatur

Varvtal

Utrymme

Tillbehör

Relaterade produkter

TechKnow - kunskap, kundcase och företagsnytt

Varianter Nedladdning av CAD d (innerdiameter) D (ytterdiameter) B Gränsvarvtal Referensvarvtal Vikt Stat Cor (Statiskt bärighetstal) Hylsa H Axeldiameter d1 Avdragshylsa AH Dyn Cr (Dynamiskt bärighetstal) Pris/enhet
40 mm
90 mm
33 mm
7400 rpm
5800 rpm
1 kg
152 kN
H2308
35 mm
AH2308
169 kN
45 mm
100 mm
36 mm
6700 rpm
5300 rpm
1,38 kg
187 kN
H2309
40 mm
AH2309
206 kN
50 mm
110 mm
40 mm
6100 rpm
4900 rpm
1,81 kg
232 kN
H2310
45 mm
AHX2310
250 kN
55 mm
120 mm
43 mm
5600 rpm
4600 rpm
2,31 kg
274 kN
H2311
50 mm
AHX2311
296 kN
60 mm
130 mm
46 mm
5100 rpm
4300 rpm
2,88 kg
319 kN
H2312
55 mm
AHX2312
340 kN
65 mm
140 mm
48 mm
4800 rpm
4000 rpm
3,48 kg
343 kN
H2313
60 mm
AH2313G
369 kN
70 mm
150 mm
51 mm
4500 rpm
3800 rpm
4,2 kg
396 kN
H2314
65 mm
AHX2314G
420 kN
75 mm
160 mm
55 mm
4200 rpm
3600 rpm
5,1 kg
467 kN
H2315
70 mm
AHX2315G
491 kN
80 mm
170 mm
58 mm
3900 rpm
3400 rpm
6,18 kg
522 kN
H2316
75 mm
AHX2316
541 kN
85 mm
180 mm
60 mm
3600 rpm
3200 rpm
7,16 kg
604 kN
H2317
80 mm
AHX2317
599 kN
90 mm
190 mm
64 mm
3700 rpm
2900 rpm
8,4 kg
652 kN
H2318
85 mm
AHX2318
467 kN
95 mm
200 mm
67 mm
3300 rpm
2800 rpm
10 kg
751 kN
H2319
90 mm
AHX2319
732 kN
100 mm
215 mm
73 mm
3100 rpm
2600 rpm
12,7 kg
844 kN
H2320
95 mm
AHX2320
827 kN
110 mm
240 mm
80 mm
2800 rpm
2300 rpm
17,85 kg
972 kN
H2322
100 mm
AHX2322G
975 kN
120 mm
260 mm
86 mm
2500 rpm
2000 rpm
22,3 kg
1280 kN
H2324
110 mm
AHX2324G
1170 kN
130 mm
280 mm
93 mm
2400 rpm
1800 rpm
27,6 kg
1400 kN
H2326
115 mm
AHX2326G
1330 kN
140 mm
300 mm
102 mm
2200 rpm
1600 rpm
34,8 kg
1720 kN
H2328
125 mm
AHX2328G
1540 kN
150 mm
320 mm
108 mm
2100 rpm
1500 rpm
42,3 kg
1890 kN
H2330
135 mm
AHX2330G
1740 kN
160 mm
340 mm
114 mm
1900 rpm
1400 rpm
50,3 kg
2210 kN
H2332
140 mm
AH2332G
1950 kN
170 mm
360 mm
120 mm
1800 rpm
1200 rpm
57,5 kg
2630 kN
H2334
150 mm
AH2334G
2200 kN

Nedladdning av CAD När du ser en grön  Solid component icon på en artikel i listan betyder det att du kan ladda ner dess CAD-ritning i det format som du först väljer i listan här. Klicka sedan på ikonen så genereras CAD-filen och nedladdning påbörjas direkt.
