NTN Europe

Axlar

Solid axel W eller hålad axel HW i toleransklass h6/h7 är anpassade att användas med vårt kulbussningssortiment.

för bearbetning av hål eller axeländar, begär offert.



Att tänka på:

för att uppnå bästa precision och maximal livslängd på kulbussningar och kulhylsor rekommenderas att axel med rätt toleransklass används.

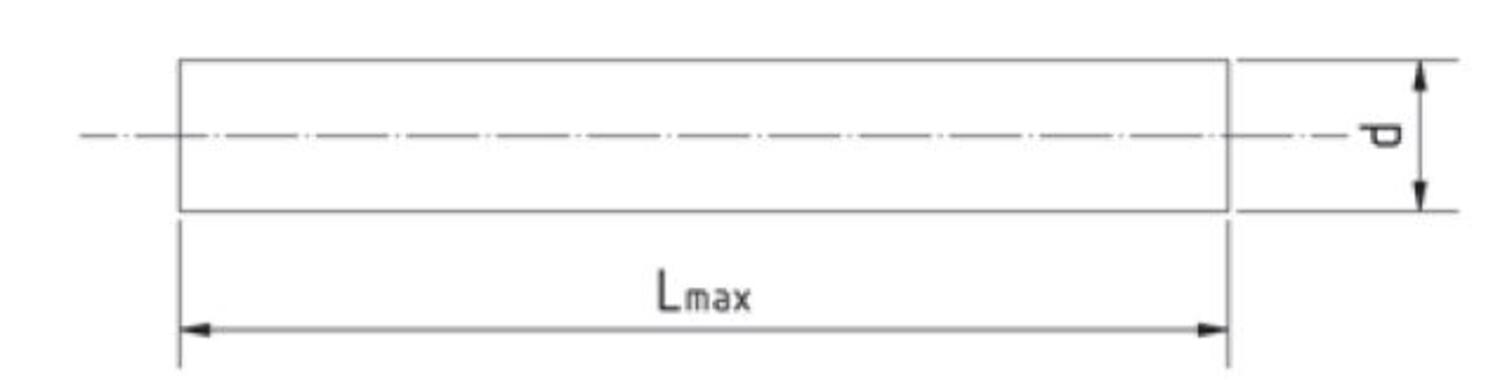

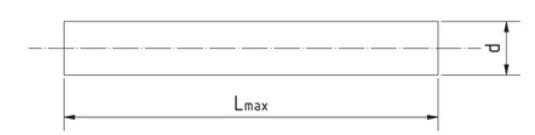

Axel W / HW Dimensioner





Solid shaft dimensions low res 2.JPG





Order nr

W04

W05

W06

W08

W10

W12

W16

W20

W25

W30

W40

W50

W60

Diameter d (mm)  h6

4

5

6

8

10

12

16

20

25

30

40

50

60

Max längd (mm)

3600

4000

4000

4000

6000

6000

6000

6000

6000

6000

6000

6000

6000

Vikt (kg/m)

0,099

0,154

0,222

0,395

0,617

0,888

1,578

2,466

3,853

5,549

9,864

15,413

22,195

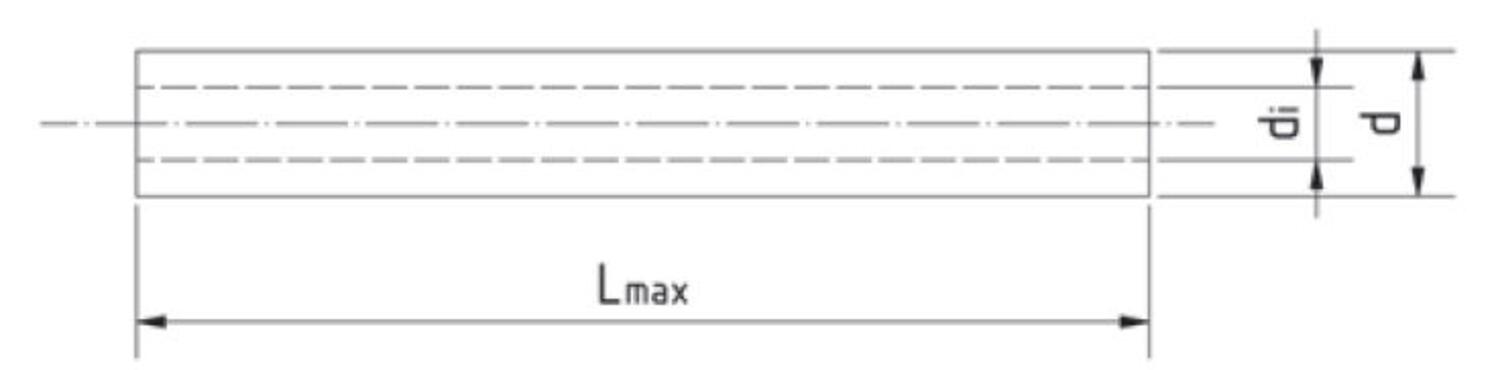

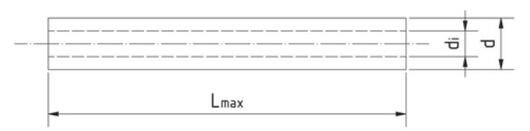

Hollow shaft dimensions low res 2.JPG



Order nr

HW12

HW16

HW20

HW25

HW30

HW40

HW50

HW60

Diameter d (mm)  h6

12

16

20

25

30

40

50

60

Innerdiameter di (mm)

3,4

8

14

14

19

26,5

29,6

36,5

Max längd (mm)

6000

Vikt (kg/m)

0,817

1,184

1,258

2,645

3,323

5,535

10,011

13,981







Axel W / HW Teknisk data

Tabell material solida och hålade axlar





Axeltyp

Material

Tillgängliga axeldiametrar (mm)

Tolerans

Solid axel

Cf53 (1.1213)*

4, 5, 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 50, 60

h6

X90CrMoV18 (1.4112)

12, 16, 20, 25, 30, 35, 40

h6

Cf53 (1.1213) hårdkromaterad

12, 16, 20, 25, 30, 35, 40

h7

X46Cr13 (1.4034)**

12, 16, 20, 25, 30, 35, 40

h6

Hålad axel

C60 (1.1221)

12, 16, 20, 25, 30, 35, 40, 50, 60

h6

*= Standard (övriga material efter förfrågan)

**= v v notera begänsad livslängd



Material, ythårdhet , djup ythårdhet



Axlarna är induktinshärdade, vilket ger ett jämnt hårdhetsdjup samt säkerställer en konstant

övergång till den normaliserade kärnan, som gör att axeln kan hantera böjspänning (laster)



Axeldiameter

Från

4

10

18

30

50

Till

10

18

30

50

80

Min djup härdning (mm)

0,4

0,6

0,9

1,5

2,2



Induktionshärdat stål Cf53 (1.1213) ythårdhet Hrc 62 ±2

Rost och syrahållfast stål X90CrMoV18 (1.4112) ythårdhet Hrc 57 ±2

Hårdförkromat värmebehandlat stål Cf53 (1.1213) ythårdhet 900-1100HV

Rostfritt stål X46Cr13 (1.4034) hårdhet Hrc 55 ±2

Hårdförkromat värmebehandlat stål Ck60 (1.1221) ythårdhet Hrc 60,

Tjocklek krombeläggning ca 10 µm, ca 1000HV

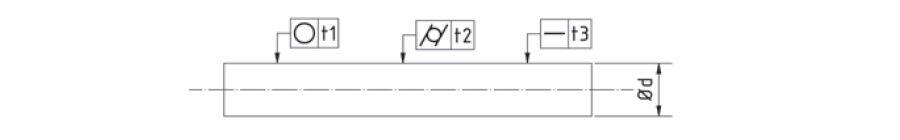

Toleransområde



Solid shaft W Tolerances.JPG



Nominell diameter (mm)

från

4

6

10

18

30

50

till

6

10

18

30

50

80

Rundhetstolerans t1 (µm)

4

4

5

6

7

8

Koncentritetstolerans t2 (µm)

5

6

8

9

11

13

Rakhetstolerans t3 (µm)

150

120

100

100

100

100

Max avvikelse (µm)

0,32

0,32

0,32

0,32

0,32

0,32

                                                                                           Gäller standardmaterial Cf53 (1.1213)



Tillkommande bearbetning av axlar som kräver anlöpning kan ge mindre dimensionsförändring



Längdtolerans kapade axlar



Längd axel (mm)

Max tolerans (mm)

Från

Till

-

400

±0,5

400

1000

±0,8

1000

2000

±1,2

2000

4000

±2,0

4000

6000

±3,0



Ändbearbetningar



Kombinatin 00

Axel kapad och enbart avgradad, ingen annan bearbetning utförd

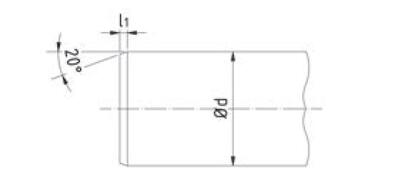

Kombination 01

Axel avfasad i båda ändar för att förhindra möjligheten att kulbussningen skadas vid montering

shaft chamfer dimensions low res.JPG



Ød (mm)

4

5

6

8

10

12

16

20

25

30

35

40

50

60

l1 (mm)

1

1,5

2

3

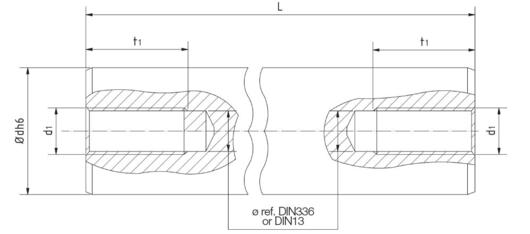

Kombination  02

Axielt hål med gänga



shaft axial holes dimensions low res.JPG



Ød (mm)

12

16

20

25

30

40

50

d1 (mm)

M5

M6

M8

M10

M12

M12

M16

t1 (mm)

12,5

16

19

22

28

28

36

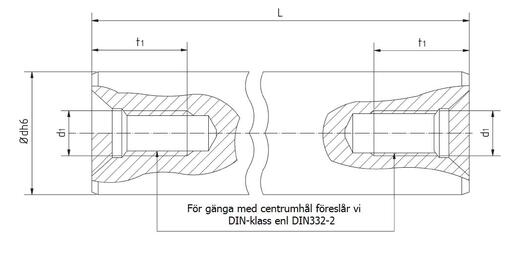

Kombination 03

Axiellt hål med gänga och centrumhål

shaft axial holes with centerbore dimensions low res.JPG



Ød (mm)

12

16

20

25

30

40

50

d1 (mm)

M5

M6

M8

M10

M12

M12

M16

t1 (mm)

12,5

16

19

22

28

28

36





Kombination 04

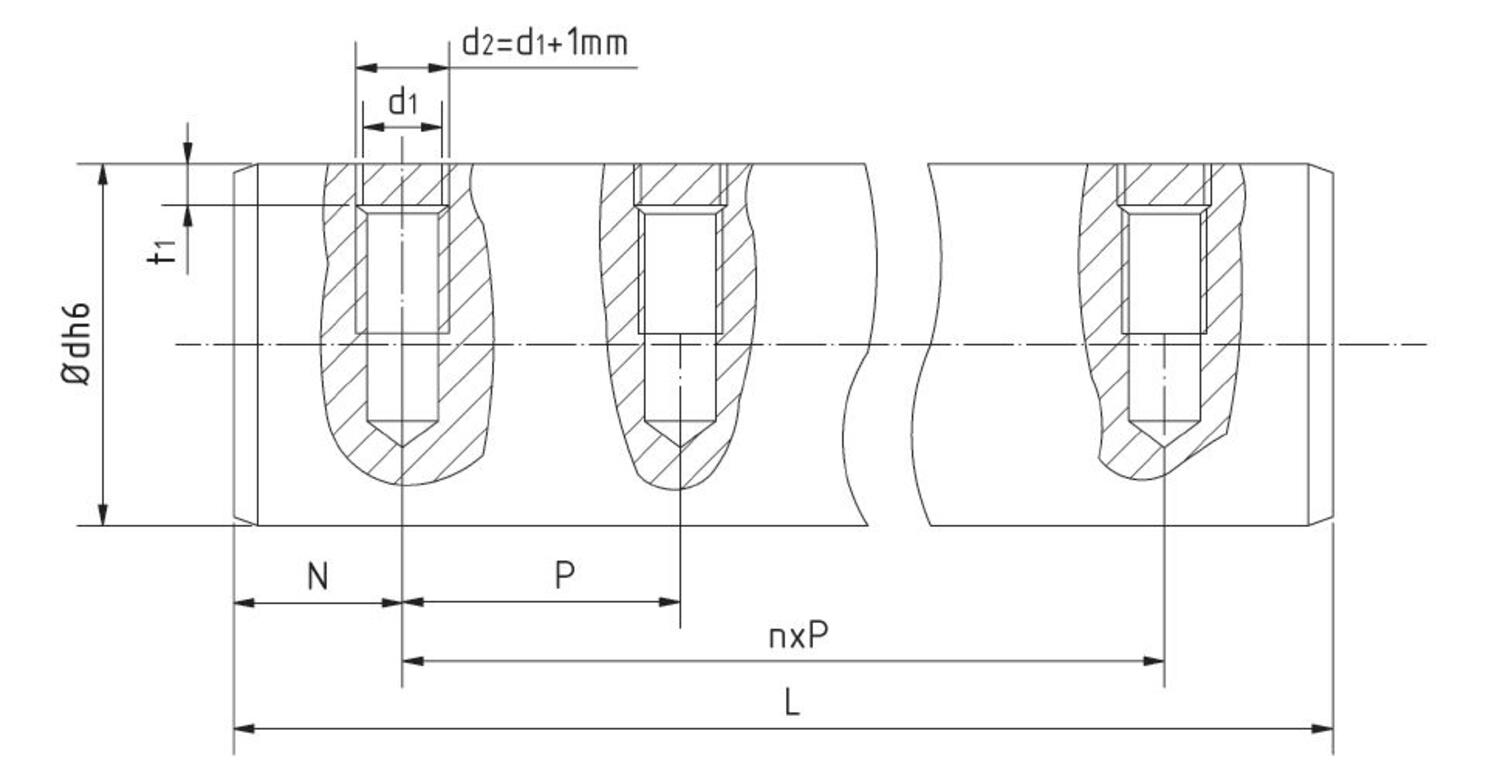

Radiella hål, med eller utan gänga

(nödvändig i applikation med supportskena)



shaft radial holes dimensions low res.JPG



Ød (mm)

12

16

20

25

30

40

50

d1 (mm)

M4

M5

M6

M8

M10

M10

M12

t1 (mm)

2,5

3

3,5

4

4







Kombination 05

Axiella hål (kombination 02) samt radiella hål, med eller utan gänga (kombination 04)



Kombination 06

Axiella hål med gänga och centrumhål enl DIN 332-D (kombination 03) samt radiella hål, med eller

utan gänga (kombination 04)









CAD

 För CAD-filer, se Tracepartsonline.net



Guide beställningsnummer

W 20

-

6000

-

0

-

04

-

04

-

N37,5

-

P1

1



2



3



4



5



6



7





1

W20

Typ av axel ( W- solid axel , HW- hålad axel) och diameter (mm)

2

6000

Längd på axel (mm)

3

0

Material/ytbehandling





0                Cf53 (solid axel) C60 (hålad axel)





1                X90CrMoV18





2                Cf53 hårdförkromad





3                X46Cr13





4

04

Typ ändbearbetning (00…06, XX- enligt kundritning)

5

04

Typ ändbearbetning (00…06, XX- enligt kundritning)

6

N37,5

N             mått (mm)

7

P1

P             mått (mm)





P0          Standardmått enl. katalog för SR10, SR30, SR40





P1          Standardmått enl. katalog för SR20





P2         Standardmått enl. katalog för SR20

Position 6 och 7 endast för bearbetning enl. kombination 04, 05 och 06
